技术规格、参数与要求

一、采购项目名称：马栏山视频文创园园区区域网项目

项目预算：14368971.59元

二、项目说明

（一）项目背景

马栏山视频文创产业园将建设成为以新一代信息技术创新应用为支撑，以数字视频文创和融合型产业为核心，以新型主流媒体和新型制作机构为主体，集内容制作、IP聚变、产业资源聚合、新技术新业态研发应用、宣展平台、版权交易、泛文娱体验及相关衍生与融合产业为一体的全国领先、国际一流的中国“V”谷，成为体现中国特色、具有新型行业特点、对接全球市场的“国际化智慧视频文创产业园区”。

马栏山视频文创产业园围绕园区企业从视频制作到发布全流程业务场景，搭建马栏山视频产业云，提供计算、存储、网络、视频、AI、大数据等能力为园区视频企业提供云服务，满足视频生产、制作、分发等各个环节的云服务需求马栏山视频产业云通过驻地云+公有云的建设方式，为园区企业提供视频服务能力。主要提供以下业务服务：

1、基于IAAS、PAAS、DAAS、EI等180+云服务能力，提供视频制作、编码、分发全流程资源服务。

2、提供驻地云+公有云的混合云，提供快速开通、弹性伸缩，动态调度、安全可靠的云资源能力。

3、提供快速开通、弹性伸缩的扩展视频服务，满足企业突发扩容需求。

4、提供企业从本地向云化服务延伸能力，保障安全、可靠、高性能的视频能力需求。

5、提供端到端视频平台及服务能力，满足企业开箱即用、快速提供业务的需求。

马栏山视频文创产业园产业云已经搭建完成，但是云至各孵化基地、核心区各个企业之间没有直连网络。核心区企业需要接入驻地云时，则直接从云数据中心机房临时铺设一条光缆至需求企业，没有整体的网络构架，施工周期长、成本高，且网络不能扩展和管理。周边孵化基地的企业则需要通过外网连接至产业园云数据中心，大幅增加企业网络成本，严重影响产业园云业务的推广。

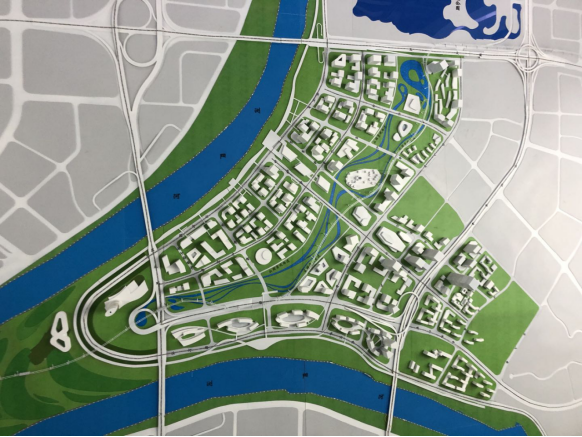

马栏山视频文创产业园核心区为新开发园区，目前正在基础设施建设阶段，园区内主要道路基本修建完成，城通公司随核心区道路建设布放了通信弱电管道。目前核心区的弱电管道资源基本建设完成。

马栏山视频文创产业园周边有7个孵化基地，分别为：弗彗谷、众创园、博创园、月湖文创小镇、马栏山直播产业基地、理想大厦和财富名园。其中：理想大厦尚未建设完成，财富名园。各孵化基地和湖南广播电视台的具体位置如下：

马栏山视频文创产业园核心区的创智园一期和二期现有11栋建筑，企业已经全部入驻，共有企业70多家，具体位置如下图：

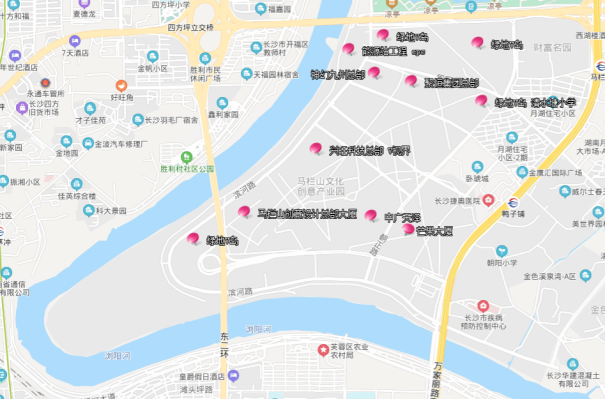

同时产业园核心有中广天泽、芒果TV、兴旺科技总部、马栏山创意设计总部大厦、神幻九州总部、聚恒集团、绿地V岛等共11个区域正在建设中，本次区域网项目进行了传输线路资源的预规划，未来可以接入本期区域网中，具体位置如下图：

（二）项目建设目标

马栏山视频文创产业园将视频文创作为战略产业，统一规划，分步建设，以打造成中国“V”谷为总目标。

本次马栏山视频文创园园区区域网项目主要围绕“一心两网”，一心为一个数据中心即IDC机房；两网即地下弱电管网和地上的无线通讯网。

马栏山视频文创园园区区域网项目围绕产业园未来业务需求，整体规划产业园区域网，其中管网资源要从远期考虑，线路资源要能够承载未来智慧园区、运营商基站接入、企业专线接入等需求，避免园区内网络重复建设。

本项目围绕产业园未来业务需求，灵活运用各种信息技术，建成具有技术先进、覆盖全面、良好体验、可管可控、安全可靠的产业园基础网络，为产业园入住企业和游客等提供流程贯通、良好体验的一体化服务，并满足随时随地的信息访问要求。产业园基础网络建设的主要指标达到国际的先进水平，有力支撑产业园视频产业战略发展目标的实现。

马栏山视频文创产业园，作为视频产业云基地对网络的带宽、安全和稳定提出了非常高的要求，本项目建设目标：

（1）大容量、高速率：交叉容量能达到T比特的级别，具备标准、高效的FEC，可高效的、可靠的承载超大颗粒业务。

（2）灵活性及可扩展性：根据未来业务的增长和变化，网络可以平滑地扩充和升级，最大程度的减少对网络架构和现有设备的调整。

（3）高安全性：保护机制，能对大颗粒业务进行有效保护。

（4）良好的运维管理能力：可实现嵌套、级联等复杂的网络监控。

（三）项目建设内容及规模

根据马栏山视频文创园园区区域网项目的目标，本项目整体规划建设视频产业园的基础网络，建设内容包括：

1、马栏山视频文创产业园整体基础网络构架

本项目初期以创智园云上栏山机房为中心机房搭建100G骨干网络接入至周边孵化基地和创智园核心区区域各楼宇。

2、马栏山视频文创产业园光缆资源预覆盖

从云上栏山中心机房布放144芯汇聚环网，光缆汇聚连通月湖文创小镇、弗彗谷、众创园、博创园、马栏山直播产业基地、理想大厦和财富名园等产业孵化基地和湖南省广播电视台。

产业园核心区域内，以云上栏山数据中心机房为汇聚收敛点建设4个288芯光交环网，主干光纤统筹覆盖整个中心区所有地块的业务区需求。

3、马栏山视频文创产业园室内和室外无线覆盖

马栏山视频文创产业园作为视频产业云基地，对无线网络的覆盖有带宽大、时延低、稳定强等需求。

针对创智园一期、创智园二期、周边孵化基地的公共区域和马栏山管委会进行室内WIFI6覆盖；针对创智园一期、二期和周边孵化基地室外举办活动的场地进行室外WIFI6覆盖。

4、马栏山视频文创产业园区域网综合网络管理系统

综合网络管理系统提供“无缝式IT运维管理”功能，要求其系统架构清晰，采用模块化的设计理念，各功能模块既可独立运行、松散耦合；亦可整体功能无缝衔接覆盖整个业务系统，灵活的自由组合真正实现个性化的IT无忧运维。

综合网络管理系统对入住企业人员、访客人员、设备管理员等进行统一接入和管理，集中控制用户的权限，QoS，带宽，应用，安全等策略，有效实施园区的业务策略，保障用户的业务体验，让网络更敏捷地为业务服务。

网络管理系统主要由认证计费、网络管理监控、日志审计等几个产品组成。

认证计费：提供灵活多样的计费策略，支持多种认证方式，满足个性化的园区未来认证和计费管理，实现多样化的控制策略。

网络管理：实现了对交换机、路由器、防火墙等设备的全方位管理，提供了丰富的拓扑、配置、资产、故障、性能、事件、流量、报表等网络管理功能。

网络监控：提供网络流量监测、流量门限、协议分析等功能。结合网络流量分析器实现更为细化、便捷的全网流量分析功能。

通过网管系统模块可以实现对IT资源的全面、可视化、统一管理。

（四）项目建设周期

项目建设周期为分为 2 个阶段完成，共计 2 个月。其中网络设备和网络线路建设周期为 1 个月，时间为 2020 年 12 月31日至 2021年 1月31日；软件服务（网络管理系统）建设周期为 1个月，时间为 2021 年1月31日至 2021 年 2 月28日。

（五）需求分析

马栏山视频产业云采用驻地云+公有云的视频混合云平台，向园区视频企业提供一站式云服务平台，提供视频制作所需的业界领先的算力、数据存储、视频转码、视频超分、视频渲染、视频AI能力，帮助园区视频企业快速进行视频业务部署及视频制作和处理，大大缩短园区企业视频从视频制作到处理再到发布周期，提升视频生产效率，保障企业视频安全。针对虚拟视频文创模块的具体特点，虚拟视频文创业务对网络提出了高并发、实时协作、突发性强、安全存储、QoS和无线局域网、VoIP等需求。

5.1信息量分析与预测

马栏山视频文创产业园通过云桌面提供包括驻地云超高清视频制作共享平台、驻地云视频高清低码转码平台、驻地云视频超分平台、驻地云基础资源平台和公有云基础资源平台等软件平台。

马栏山视频文创产业园核心区为做到“大企业顶天立地，小企业铺天盖地”的美好愿景。针对园区未来发展的趋势，对核心区内已入驻和待入驻企业进行企业产量产值分层，通过调研，进行以下划分。

大型企业：马栏山视频产业园吸纳了如芒果传媒有限公司和中广天择传媒股份有限公司等成型的成熟的企业带动产业园的核心竞争力，为满足以视频为主题的核心产业和华为云之间的完美契合和对主营业务的实际需求，要提供具有100G接入核心机房的能力，保证大公司对特殊业务的需求。

中型企业：马栏山视频产业园引人了如湖南神幻九州文化传媒有限公司等以视频制作，视频剪辑，动画制作，动画剪辑等为主体的视频企业，为保证此类企业的常规数据上载和相应带宽需求，提供10G接入能力，保证此类公司正常运转和数据的正常接入。

小型企业：马栏山视频产业园也对以视频文创为主体的小企业提供了助力，因其主营业务种类繁多和需求复杂，给予小型企业提供了多种网络接入方式的选择。对有接入需求的公司，可提供千兆接入，对没有接入需求的公司，提供可正常办公的WIFI6接入，以满足小公司的需求。

个人用户：主要以直播为主，要保证入园区即可就连接园区网，提供WIFI6接入，满足“网随人动”的需求。

5.1.2企业入云网络带宽需求分析

本次区域网项目主要为园区企业提供基础网络服务，其中最重要的功能：区域网内部访问园区驻地云和企业网络公网专线服务。下面针对24家已经接入驻地云的企业进行了网络调研。

5.1.2.1企业接入云现状

1、目前接入园区驻地云共计24家企业，全部采用光缆直连至驻地云数据中心机房，且未进行业务汇聚。例如：七维动力通过从数据中心机房放置一条48芯光缆，由机房核心交换机直连至七维动力服务器。原有的网络连接未进行整体的网络规划，所有入云的企业网络全部直连汇聚至核心机房，造成未来核心机房网络臃肿，不利于网络扩容升级，同时每次企业接入都需要单独布放传输光缆，造成开通周期长、开通成本高、园区基础管网经常修建造成资源浪费等。

2、现有入云企业对云访问带宽需求

序号	企业名称	预计需求				实际使用
		算力(vCPU）	算力(GPU)	存储(T)	带宽(M)	算力(vCPU)	算力(GPU)	存储(T)	带宽(M)
1	七维动力	352	0	540	616000	300	10	540	10000
2	神幻九州	1440	0	0	10000	144	0	3.1	10000
3	千博信息	224	4	8.56	10000	112	4	2.571	10000
4	天河文链	520	0	577	10000	222	0	16	10000
5	新辰在线	40	2	205	10000	8	0	5	10000
6	芒果动听	292	0	52.41	10000	4	0	0.05	10000
7	云目未来	336	0	0.2	10000	50	0	1	10000
8	国宽智云	232	0	3	10000	16	0	2	10000
9	红网	16	0	0.9	10000	24	0	0.82	10000
10	碧玺文化	3	0	400	10000	0	0	55.64	10000
11	伊点点	340	0	0	10000	0	0	0	10000
12	乐橘数字科技	6	0	10	10000	6	0	10	10000
13	网文小镇	4	0	0	10000	4	0	0	10000
14	HTC威爱	504	15	15.5	10000	188	11	4.6	10000
15	国家广电5G实验室	160	0	53.8	10000	150	0	50	10000
16	乐哈科技	88	1	500.5	10000	0	0	0	10000
17	长沙晚报	0	0	200	10000	90	0	500	10000
18	聚恒文化	802	0	700	10000	400	0	500	10000
19	芒果智能	6	0	0.5	10000	6	0	0.5	10000
20	湖南亲信	720	0	314	10000	0	0	0	10000
21	丽家科技	578	0	250	10000	0	0	0	10000
22	当虹科技	392	0	20	10000	392	0	20	10000
23	中广天择	168	10	600	10000	168	10	600	10000
24	芒果TV	21208	20	60000	80000	98	0	100	10000
合计		28431	52	64451	916050	2382	35	2411	240000

通过上表可以看出，接入驻地云的企业最低配置1条10G网络，未来七维动力、中广天择和芒果TV等大型企业对网络带宽的需求将达到100G以上。

通过需求调研分析，针对马栏山视频文创产业园核心区和周边孵化基地按照企业接入驻地云的带宽需求10Gbps进行局域网带宽测算如下：

周边孵化基地企业接入驻地云按照30%预估，核心区企业接入驻地云比例按照50%预估，每个企业平均20Gbps接入云的带宽计算，计算每个孵化基地的对接入云的带宽需求，结果如下：

序号	产业园	建筑面积	人员数量	企业数量	初期接入率	企业平均需求带宽（Gbps）	接入云需求带宽Gbps）
1	月湖文创小镇	20000	800	25	0.3	20	150
2	金马直播产业基地	3500	500	15	0.3	20	90
3	众创园	24000	1800	60	0.3	20	360
4	众创园直播基地	5500	500	15	0.3	20	90
5	博创园	12800	520	12	0.3	20	72
6	弗彗谷	8240	800	34	0.3	20	204
7	创智园一期-1号楼	6800	490	8	0.5	20	80
8	创智园一期-2号楼	6200	440	8	0.5	20	80
9	创智园一期-3号楼	2820	200	10	0.5	20	100
10	创智园一期-4号楼	3200	230	7	0.5	20	70
11	创智园二期-7号楼	5000	500	4	0.5	20	40
12	创智园二期-8号楼	9500	680	16	0.5	20	160
13	创智园二期-9号楼	5050	360	6	0.5	20	60
14	创智园二期-10号楼	8560	610	11	0.5	20	110

其中已知云上栏山公司将变迁至创智园二期7号楼，作为驻地云的运营单位，需要对驻地云做各种调测工作，对网络连接云的带宽有100G需求。

创智园一期1号楼二层为七维动力公司，该企业对驻地云有非常大的存储和算力需求，提出未来对接入云的带宽需求为600G。

5.1.2.2数据上载业务网络需求测算

马栏山视频产业云提供视频制作所需的业界领先的算力、数据存储、视频转码、视频超分、视频渲染、视频AI能力，驻地云提供这些服务的前提是需要企业把原始数据上载至云服务器存储。已知现有技术最快硬盘读写速度为8GB/S,换成带宽需求为64Gbps。

产业园内企业需要的数据存储、视频转码及渲染等服务，需企业提前将原始数据上传至驻地云服务器，针对数据上载业务进行网络需求测算如下：

传输数据量(T)	配置传输带宽(Gbps)	实际传输带宽 （按照理论最高速率的80%）	传输完成所需时间(h)
200	100	80	5.69
200	200	160	2.84
200	400	320	1.42
500	100	80	14.22
500	200	160	7.11
500	400	320	3.56

通过上述测算，中心机房至各产业园基地及核心区域各建筑针对特殊业务需求，可提供100G接入直连至中心机房。

通过带宽需求测算，同时结合入云企业对带宽的需求发现一个企业接入云的可能就达到100G以上的带宽需求，随着驻地云业务的逐渐推广，未来企业接入驻地的比例将逐步提高，因此本次对周边孵化基地和核心区创智园一期、二期每栋建筑均配置100G直连至数据中心机房。

5.1.3无线WIFI网络需求

马栏山视频文创产业园室内基本全部进行了WIFI5的覆盖，基本能够满足企业的无线网络需求。马栏山管委会及创智园一期、二期室内公共区域前期WIFI覆盖未考虑网络接入管理，同时这些公共区域经常举行展览和考察接待，原有WIFI5接入容量无法满足，经常造成网络拥塞。因此本期针对马栏山管委会、创智园一期1号楼、创智园一期6号楼和创智园二期8号楼进行WIFI6覆盖。

马栏山视频文创产业园原来未进行室外的WIFI覆盖，产业园及周边孵化基地运营单位对室外经常举办活动的场地提出WIFI的覆盖需求，通过WIFI覆盖解决移动网络拥塞的问题。

WIFI6覆盖需求统计表如下：

基地	WIFI6覆盖区域
创智园一期	1号楼1层展厅 6号楼2层展厅 室外广场（室外）
创智园二期	8号楼一层 室外楼广场（室外）
月湖文创小镇	月湖停车场（室外） 文创楼（室外） 马栏山空间广场（室外） 文学楼前后广场（室内+室外）
弗彗谷	1层、2层、23层（室内）
众创园	1层大厅（室内）
众创园直播基地	1层、2层大厅 网红街部分（室外）
管委会+临时建筑	室内

5.1.4互联网出口需求

马栏山视频文创产业园通过从城通公司回购核心区所有管道资源，以管道资源、企业资源作为筹码，同时结合政府对马栏山视频文创产业园企业的网络补贴，来运营整个产业园的网络（含区域网和公网）。本次针对产业园现有企业互联网出口调研分析，来测算目前整个产业园对互联网出口的带宽需求。

序号	企业名称	企业人员数量	现有网络带宽（M）	现有网络资费（元）	地址
1	知了青年文化有限公司	64	300M（上行） 500M（下行）	3300	创智园1号楼
2	聚恒集团		500M	17988	创智园2号楼2楼
3	长沙明楼文化传媒有限公司	100	500M（商业） 500M（商业） 200M（商业）	75000	创智园3号楼
4	湖南湘易科技有限公司	30	50M	7188	创智园7号楼
5	方实验室	35	1000M	7000	创智园8号楼
6	景晰智作	100	1000M（下行） 200M（上行）	7000	创智园8号楼
7	湖南康众传媒有限责任公司	100	100	10000	创智园9号楼
8	长沙嗨鹿互动科技有限公司	72	500M+20M	10000	创智园10号楼
9	湖南蛙酷文化传媒有限公司	60	300M	36000	创智园10号楼
10	湖南春辉映月动漫设计有限公司	15	100M（上行） 500M（下行）	7200	创智园10号楼
11	湖南美西螈文化有限公司	50	50M	11988	众创园直播基地
12	漫无动漫	15	200M（家宽）	免费	弗彗谷
13	益乘科技	68	50M（专线）	9600	弗彗谷
14	易及新媒体	50	200M（下行） 50M（上行）	7200	众创园
15	芒果影业	20	100M（下行） 50M（上行）	11988	众创园
16	好频购	20	300M（家宽）	2400	众创园
17	bosim	200	100M（商务专线）	60000	众创园
18	慢点	15	300M（上行） 500M（下行）	2028	众创园
19	星辰在线	150	800M	保密	众创园
20	创梦绽蓝	150	100M（专线)	60000	博创园
21	淘播	150	100M（专线)x2	21600	博创园
22	银河众星	60	100M（专线)x2		博创园
23	大珩传媒	12	500M（下行） 100M（上行）	7188	博创园

通过上表分析产业园内企业平均互联网下行带宽350M，上行带宽100M。本次互联网出口带宽需求按照企业平均下行带宽450M，上行带宽150M来测算，详见下表。

序号	产业园	建筑面积	人员数量	企业数量	初期接入率	并发率	平均下行带宽（Gbps）	平均上行带宽（Gbps）	下行带宽总需求（Gbps）	上行带宽总需求（Gbps）
1	月湖文创小镇	20000	800	25	0.5	0.5	0.45	0.15	2.81	0.9375
2	金马直播产业基地	3500	500	15	0.5	0.5	0.45	0.15	1.69	0.5625
3	众创园	24000	1800	60	0.5	0.5	0.45	0.15	6.75	2.25
4	众创园直播基地	5500	500	15	0.5	0.5	0.45	0.15	1.69	0.5625
5	博创园	12800	520	12	0.5	0.5	0.45	0.15	1.35	0.45
6	弗彗谷	8240	800	34	0.5	0.5	0.45	0.15	3.83	1.275
7	理想大厦	8000	530	10	0.5	0.5	0.45	0.15	1.13	0.375
8	财富名园	4500	300	10	0.5	0.5	0.45	0.15	1.13	0.375
9	创智园一期-1号楼	6800	490	8	0.5	0.5	0.45	0.15	0.90	0.3
10	创智园一期-2号楼	6200	440	8	0.5	0.5	0.45	0.15	0.90	0.3
11	创智园一期-3号楼	2820	200	10	0.5	0.5	0.45	0.15	1.13	0.375
12	创智园一期-4号楼	3200	230	7	0.5	0.5	0.45	0.15	0.79	0.2625
13	创智园二期-7号楼	5000	500	4	0.5	0.5	0.45	0.15	0.45	0.15
14	创智园二期-8号楼	9500	680	16	0.5	0.5	0.45	0.15	1.80	0.6
15	创智园二期-9号楼	5050	360	6	0.5	0.5	0.45	0.15	0.68	0.225
16	创智园二期-10号楼	8560	610	11	0.5	0.5	0.45	0.15	1.24	0.4125
合计		137190	9560	251					28.24	9.41

马栏山管委会互联网出口带宽需求按照每人10M带宽，并发率30%进行测算，具体测算如下表：

序号	产业园	建筑面积	调研企业人员数量	企业数量	初期接入率	并发率	单用户带宽（Gbps）	公网带宽需求（Gbps）
1	马栏山管委会	3520	200		1	0.3	0.01	0.6

通过测算，如果统一运营园区互联网出口，考虑前期企业已经从运营商处完成专线网络搭建，按照50%的企业通过园区网进行互联网访问，预计园区下行出口带宽30Gbps，上行带宽10Gbps。

5.2项目建设的必要性

为尽快完善园区视频产业生态体系，不断提升园区配套服务能力，将马栏山打造成国内领先的媒体视频产业基地，根据园区管委会2019年第10次主任办公会会议精神，明确由长沙马栏山投资开发建设有限公司开展马栏山视频产业云项目建设，并按程序采购项目技术底座硬件设备和软件服务。

目前园区内网络传输只能租用运营商的线路，运营商线路受各种综合性因素的影响，保密性差，带宽不稳定，难以支撑马栏山视频文创产业园对于网络低时延、高带宽的需求，所以需要整体规划设计马栏山视频文创产业园的区域网，以达到园区“云+传输”网络的建设要求。

产业园区域网建设初衷的一个重要考虑就是为了保证传输内网运行安全的基础上，让各企业可以有网络业务进行运转。在现实运作中，根据国家保密委的指示精神，为进一步加强计算机信息系统的安全保密管理，及时消除泄密隐患，每年湖南省都会对全省各委办厅局开展计算机信息系统安全保密检查。而随着社会各界对网上流转文件保密性要求越来越高的要求，内网与外网之间实行物理隔离便于采用统一的安全技术和措施，确保园区内信息网的网络和信息安全。我们的注意力可以更多地放在涉密网络的数据传输安全性、稳定性和电子档案存储的可靠性、灵活性上，收到了降低成本、事半功倍的效果。

马栏山视频文创产业园基于IAAS、PAAS、DAAS、EI等180+云服务能力，提供视频制作、编码、分发全流程资源服务。每天对后台数据库的调用非常频繁，会产生很大的数据流量，如果这种访问流量出了问题而导致无法正常进行云服务，会产生严重的后果，因此文创产业园对网络的访问性能有很高的要求。而文创产业园云服务系统针主要是视频影像，在调用时会占用大量带宽，如果没有高带宽的网络，将会影响云服务系统的正常使用。

5.3系统功能和性能需求分析

根据各企业整体业务需求分析，结合马栏山视频文创产业园整体规划，本项目区域网共建成有线区域网和无线区域网两个模块。两个模块各有优点，互相补充向园区内各企业单位、管委会、网络运维单位及其他潜在用户提供服务。有线区域网主要为用户提供高速稳定安全的传输网络，方便园区内部、企业内部资源共享；无线区域网主要解决园区内企业移动办公需求，辅助有线区域网进行工作。

有线区域网和无线区域网对比表

名称	优点	缺点
有线区域网	1.带宽大，传输稳定 2.网络结构简单，技术成熟，网络稳定性好 3.网络安全可得到可靠保障	1.网络各节点不可移动 2.布线场景各异，难于统一优化网络规模、结构 3.布线、改线难度大，后期维护困难 4.布线施工难度大，费时费力费钱
无线区域网	1.随时接入，具有较高的可移动性，灵活方便 2.安装便捷，省去大量综合布线工作 3.便于网络规划和调整 4.故障点定位简单，维护工作大大缩减 5.易于扩容	1.传输不稳定，容易受到外界环境干扰 2.传输速率不如有线传输网络 3.容易遭受无线电窃听，造成通信信息泄露

区域网是将园区内不同物理位置的所有网络节点连接起来，实现文件管理、应用软件共享、打印机共享、扫描仪共享、工作组内的日程安排、电子邮件和传真通信服务等功能。按照网络结构区域网分为核心层、汇聚层、接入层三层网络。

核心层：核心层网络设备负责对区域网内的数据进行快速转发，并对路由表进行维护，同时实现与外部互联网的互联。核心层的功能主要是实现骨干网络之间的优化传输，骨干层设计任务的重点通常是冗余能力、可靠性和高速的传输。核心层可以使网络的拓展性更强。

汇聚层：汇聚层作为网络接入层和核心层的“中介”，是在工作站接入核心层前先做汇聚，以减轻核心层设备的负荷。主要工作是收敛接入层业务，对接入层传来的业务和内容进行分类汇聚及转发。汇聚层具有实施策略、安全、工作组接入、虚拟局域网（VLAN）之间的路由、源地址或目的地址过滤等多种功能。

接入层：区域网中直接面向园区内用户连接或访问的部分，实现与用户连接，并进行业务和带宽的分配。接入层目的是允许终端用户连接到网络。

马栏山视频文创产业园区域网初期主要用于开展日常视频相关业务的内部局域网，系统应稳定、实用和安全，具有高宽带、大容量和高速率等特点，并具备将来扩容和带宽升级的条件。

网络设计要求：

实现100G汇聚，千兆万兆自适应接入；

通过虚拟化、链路绑定、VRRP等技术保证链路冗余，避免单点故障；

满足大二层网络建设需求，支持园区未来信息化建设中对虚拟化、灾备数据中心等方案要求。

（六）总体建设方案

6.1总体设计原则

基于园区目前网络现状和未来业务发展的要求，在园区网络设计构建中，应始终坚持以下建网原则：

1）高可靠性

网络系统的稳定可靠是应用系统正常运行的关键保证，在网络设计中选用高可靠性网络产品，合理设计网络架构，制订可靠的网络备份策略，保证网络具有故障自愈的能力，最大限度地支持产业园各业务系统的正常运行。

2）技术先进性和实用性

保证满足园区应用系统业务的同时，又要体现出网络系统的先进性。在网络设计中要把先进的技术与现有的成熟技术和标准结合起来，充分考虑到园区网络目前的现状以及未来技术和业务发展趋势。

3）高性能

园区网络性能是产业园整个网络良好运行的基础，设计中必须保障网络及设备的高吞吐能力，保证各种信息（数据、语音、图象）的高质量传输，才能使网络不成为一项业务开展的瓶颈。

4）标准开放性

支持国际上通用标准的网络协议（如IP）、国际标准的大型的动态路由协议等开放协议，有利于以保证与其它网络(如公共数据网、外联机构等网络)之间的平滑连接互通，以及将来网络的扩展。

5）灵活性及可扩展性

根据未来业务的增长和变化，网络可以平滑地扩充和升级，减少最大程度的减少对网络架构和现有设备的调整。

6）可管理性

对网络实行集中监测、分权管理，并统一分配带宽资源。选用先进的网络管理平台，具有对设备、端口等的管理、流量统计分析功能以及可提供故障自动报警。

7）安全性

制订统一的全网安全策略，整体考虑网络平台的安全性

6.2 总体目标

马栏山视频文创产业园未来以马栏山IDC数据机房作为整个产业园的云数据中心。目前马栏山IDC数据机房尚未建设，本期马栏山视频文创园园区区域网项目以创智园一期6号楼云上栏山中心机房作为近期产业园云数据中心进行网络规划，规划中考虑马栏山IDC数据机房作为未来数据中心所需的资源，方便后期数据中心的迁移。

马栏山视频文创园园区区域网项目围绕产业园未来业务需求，灵活运用各种信息技术，建成具有技术先进，覆盖全面、良好体验，可管可控、安全可靠的产业园基础网络，为产业园入住企业和游客等提供流程贯通、良好体验的一体化服务，并满足随时随地的信息访问要求。产业园基础网络建设的主要指标达到国际的先进水平，有力支撑产业园视频产业战略发展目标的实现。

马栏山视频文创产业园，作为视频产业云基地对网络的带宽、安全和稳定提出了非常高的要求，本项目建设目标：

（1）大容量、高速率：交叉容量能达到T比特的级别，具备标准、高效的FEC，可高效的、可靠的承载超大颗粒业务；

（2）灵活性及可扩展性：根据未来业务的增长和变化，网络可以平滑地扩充和升级，减少最大程度的减少对网络架构和现有设备的调整。

（3）高安全性：保护机制，能对大颗粒业务进行有效保护；

（4）良好的运维管理能力：可实现嵌套、级联等复杂的网络监控。

6.3总体设计方案及建设内容

根据马栏山视频文创园园区区域网项目的目标，本项目主要整体规划建设视频产业园的基础网络，本项目建设内容包括：

6.3.1马栏山视频文创产业园整体基础网络构架：

本项目初期以创智园云上栏山机房为中心机房搭建100G骨干接入至周边孵化基地和创智园核心区区域各楼宇。

本期新增2台核心交换机、40台汇聚交换机和5台接入交换机，同时新增2台上网行为管理，新增2台防火墙设备。

6.3.2马栏山视频文创产业园光缆资源预覆盖：

从云上栏山中心机房布放144芯汇聚环网，光缆串通月湖文创小镇、弗彗谷、众创园、马栏山直播产业基地4个基地和湖南广电，博创园通过马栏山直播产业基地汇聚、众创园直播基地和理想大厦通过众创园汇聚连接至云数据机房。

产业园核心区域内，以中心机房为汇聚收敛点建设4个288芯光交环网，主干光纤统筹覆盖整个中心区所有地块的业务区需求。

合计建设光纤环网5个，敷设96芯光缆5.2公里，敷设144芯光缆23.6公里，敷设288芯光缆13.1公里。搭建双路由骨干环网，满足业务的安全性、稳定性和后期的扩拓展性。

6.3.3马栏山视频文创产业园室内和室外无线覆盖：

马栏山视频文创产业园作为视频产业云基地，对无线网络的覆盖有带宽大、时延低、稳定强等需求。

针对创智园一期二期、马栏山管委会、弗彗谷、众创园、博创园、月湖文创小镇和视频直播基地进行室内和室外的WIFI6无线覆盖。

合计部署室外型WiFi6无线设备34套，室内型WIFI6无线设备69套，创智园中心机房部署AC控制单元2套，部署POE交换机5台。

6.3.4马栏山视频文创产业园网络管理系统：

综合网络管理系统提供“无缝式IT运维管理”功能，要求其系统架构清晰，采用模块化的设计理念，各功能模块既可独立运行、松散耦合；亦可整体功能无缝衔接覆盖整个业务系统，灵活的自由组合真正实现个性化的IT无忧运维。

综合网络管理系统对入住企业人员、访客人员、设备管理员等进行统一接入和管理，集中控制用户的权限，QoS，带宽，应用，安全等策略，有效实施企业的业务策略，保障用户的业务体验，让网络更敏捷地为业务服务。

网络管理系统主要由认证计费、网络管理监控、日志审计等几个产品组成。通过网管系统各模块可以实现对网络资源的全面、可视化、统一管理。

（七）本期项目建设方案

7.1建设目标、规模与内容

在此次组网的设计中，采用层次化模型来设计网络拓扑结构。所谓“层次化”模型，就是将复杂的网络设计分成几个层次，每个层次着重于某些特定的功能，这样就能够使一个复杂的大问题变成许多简单的小问题。层次模型既能够应用于局域网的设计，也能够应用于广域网的设计。

层次化模型的好处：

在大型数据园区组网设计中，使用层次化模型有许多好处，列举如下：

1、节省成本：在采用层次模型之后，各层次各司其职，不再在同一个平台上考虑所有的事情。层次模型模块化的特性使网络中的每一层都能够很好地利用带宽，减少了对系统资源的浪费。

2、易于理解：层次化设计使得网络结构清晰明了，可以在不同的层次实施不同难度的管理，降低了管理成本。

3、易于扩展：在网络设计中，模块化具有的特性使得网络增长时网络的复杂性能够限制在子网中，而不会蔓延到网络的其他地方。而如果采用扁平化和网状设计，任何一个节点的变动都将对整个网络产生很大影响。

4、易于排错：层次化设计能够使网络拓扑结构分解为易于理解的子网，网络管理者能够轻易地确定网络故障的范围，从而简化了排错过程。

9.2标准规范建设内容

1、安全性：安全性是企业园区网建设中的关键，它包括物理空间的安全控制及网络的安全控制。需要有完整的安全策略控制体系来实现企业园区网的安全控制。

2、可靠性、可用性：高可靠性是园区网提供使用的关键，其可靠性设计包括：关键设备冗余、链路/网络冗余和重要业务模块冗余。

关键设备均采用电信级全冗余设计，可实现单板热拔插、冗余的控制模块设计、冗余电源设计。采用冗余网络设计，每个层次均采用双机方式，层次与层次之间采用全冗余连接。提供多种冗余技术，采用高效、负载均衡的双机备份。

可采用交换机的集群或者堆叠技术，在不降低网络可靠性的前提下，减化网络架构。

3、可扩展性：园区网方案设计中，采用分层的网络设计；每个层次的设计所采用的设备本身都应具足够高的端口密度，为后续园区网扩展奠定基础。

在园区出口层、核心层、汇聚层的设备都采用模块化设计，可根据园区网的发展进行灵活扩展。

功能的可扩展性是园区网随着发展提供增值业务的基础。实现防火墙、负载均衡、WLAN接入、认证计费等功能，为园区网增值业务的扩展提供基础。

4、可维护、可管理性：网络可管理性是园区网成功运维的基础。应提供低成本、简单有效的园区网统一网管系统，对园区网所有网络设备进行管理，包括网络拓扑显示、网络状态监控、故障事件实时预警和告警、网络流量统计。

7.3网络架构规划设计

7.3.1网络高可靠性规划设计

7.3.1.1网络高可靠性设计整体原则

网络系统是数据传输的载体，网络系统的高可用性建设的原则体现如下：

整体性原则：建立高可用的网络平台，为数据在网络中传输提供高可用的传输通道，规避单点故障风险；

性能保障原则：使用成熟技术、稳定的特性平台，提升网络的稳定性和可用性；

多重保护原则：不把整个系统的安全寄托在单一安全措施或安全产品上;

平衡性原则：制定相关规范措施，实现保护成本与追求稳定性之间的价值平衡；

适应性、灵活性原则：充分考虑业务和网络高可用性协调发展的需求，避免追求业务系统的稳定性和高可用性，给网络或业务系统的发展造成制约；

可管理、易操作原则：尽量采用业界成熟、稳定的技术特性，实现设备管理的自动化，以减轻设备管理的负担，同时减小因为管理上的疏漏而对系统安全造成的威胁；

高可用性的技术要求设备具有较高的可靠性，由于组件的可靠性提升空间有限，达到高可用性目标的不能只依靠提高组件/器件的高可靠性，通常的实现方法是硬件上对一些关键组件进行冗余备份，提供不停机更换组件的能力。相应的软件支持则包括了热插拔、故障检测、隔离与故障恢复。

园区网络系统的设计，在遵循高可性原则的基础下，主要从以下几个方面体现网络系统的高可用性。

7.3.1.2网络设备高可靠性规划设计

典型园区网络可靠性组网设计方案有：口子型组网、三角型组网、U子型组网。



详情请见招标文件
