采购项目技术、商务及其他要求

达州市自然资源和规划局

视频会议系统高清改造建设



目录

一、项目概述        54

二、系统现状及需求分析        54

2.1系统现状        54

2.1.1系统质量需要提升        54

2.1.2视频方面        54

2.1.3音频方面        54

2.1.4双流方面        55

2.1.5网络适应性        55

2.1.6系统稳定性        55

2.1.7配套设施的升级换代        55

2.2需求分析        55

三、升级改造方案        55

3.1系统升级改造目标        55

3.2系统升级改造遵循标准        55

3.3系统升级改造原则        56

3.4改造方案设计        57

3.5视频会议室高清改造        58

四、设备清单及参数        59





一、项目概述

达州市自然资源和规划局标清视频会议系统自建设以来，做为与省自然资源厅和各县自然资源局、各分局的内部一个高效、实时的沟通交流平台，该系统加强了与省厅和各区县单位的的沟通和联系，更加有效的开展各类业务，节约成本，大大提高工作效率。

二、系统现状及需求分析

2.1系统现状

目前，省自然资源厅已经采用高清视频会议设备，而达州市自然资源和规划局视频会议设备只升级采购了两台高清终端。按照省自然资源厅的要求各个市州于去年十月中旬完成视频会议系统的联调工作，并完成高清视频会议改造。但是，下行视频流不对称，原达州市国土资源局视频会议系统建设完成到现在已有多年时间，在使用效果及功能性上越来越难以满足要求。主要体现在以下方面：

2.1.1系统质量需要提升

现有视频会议系统是基于标清格式的，已经使用十余年，尽管采用了当时业内最先进和成熟的技术和产品，但是其效果和体验越来越难以满足日益提高的会议质量要求。IT技术发展迅猛，短短几年时间，视频会议已经全面进入高清时代，视频会议的清晰度已经由原有标清的CIF格式（352*288）全面提升到HD格式（1280*720P或者1920*1080P）。高清视频会议系统，能够为用户提供从视频、音频到双流效果全方位的体验。

2.1.2视频方面

从视频上说，现有标清视频会议系统采用H.263协议，而当前省厅最新的视频会议系统不但支持H.264协议，而且支持顶级的H.264 high profile协议，能够做到512K/S带宽下实现720P25帧/秒的会议效果，1024K/S带宽下实现1080P25帧/秒的效果下。在同样是768K/S带宽下，当前业界能够达到的720P会议效果远超现有的CIF效果。

2.1.3音频方面

从音频上说，现有标清视频会议系统最高可达到14KHz的音频编解码，省厅最新视频会议系统可以达到22KHz的音频编解码。

2.1.4双流方面

从双流上说，现有标清视频会议系统双流只能够达到1024*768的效果，省厅最新视频会议系统最高能够达到1080P或SXGA的双流效果，双流的分辨率得到了很大的提升，而且双流的应用形式更加丰富。

2.1.5网络适应性

在网络丢包情况下，现有标清视频会议设备由于老化，在视频会议过程中易出现丢包现图，导致视频图线花屏等现象。

2.1.6系统稳定性

标清视频会议系统已建设使用多年，大部分设备存在自然老化、工作不稳定等情况，具有系统崩溃，甚至当机的潜在风险。

2.1.7配套设施的升级换代

现在省厅视频会议系统的配套设备已经基本全部更改为高清设备，采用最新的高清视频会议系统可以和相关配套设备有效互通，达到更好的会议效果。

2.2需求分析

鉴于达州市自然资源和规划局现有标清视频会议系统存在的诸多实际问题，宜采取系统平滑升级方式，对现有系统进行有序的升级改造，确保达州市自然资源和规划局视频会议系统业务的可用性、稳定性。

三、升级改造方案

3.1系统升级改造目标

1. 满足自然资源部、省自然资源厅与达州市自然资源和规划局之间的高清会议需求

2. 满足达州市自然资源和规划局日常行政会议的需求

3. 满足省自然资源厅、达州市自然资源和规划局各种远程培训的需求等





3.2系统升级改造遵循标准



国家标准

《64~1920kbit/s会议电视系统进网技术要求》GB/T 15839-1995

《会议电视系统工程设计规范》YD5032-97

系统框架协议

ITU-T H.261：关于P×64kbit/s视听业务的视频编解码器

ITU-T H.263：关于低码率通信的视频编解码

ITU-T H.264：关于高压缩比通信的视频编解码

ITU-T H.239：关于双视频流传递协议

ITU-T H.235：信令加密协议

ITU-T H.221：视听电信业务中的64～1920kbit/s信道的帧结构

ITU-T H.224：利用H.221的LSD/HSD/MLP信道单工应用的实时控制

ITU-T H.225：基于分组网络的多媒体通信系统呼叫信令与媒体流传输协议

ITU-T H.230：视听系统的帧同步控制和指示信号C&1

ITU-T H.231：用于2Mbit/s以下数字信道的视听系统多点控制单元

ITU-T H.242：关于建立使用2Mbit/s以下数字信道的视听终端间的通信系统

ITU-T H.243：利用2Mbit/s信道在2～3个以上的视听终端建立通信的方法

ITU-T H.245：多媒体通信控制协议

ITU-T H.246：支持H系列协议的多媒体终端之间的交互

ITU-T H.281：会议电视的远端摄像机控制规程

ITU-T H.320：窄带电视电话系统和终端设备

ITU-T H.323：基于不保证Qos的分组网络中多媒体业务的框架协议

ITU-T T.120：视频视听系统用户层数据协议

GB/T28181-2011 : 安全防范视频监控联网系统信息传输、交换、控制技术要求

SIP:应用信令控制协议



3.3系统升级改造原则

3.3.1生命周期低投资成本原则

 系统当前投资成本低，性价比高

 系统在生命周期中，持续升级成本低

 系统生命周期维护成本低

 系统的当前投资、生命周期升级、维护总的成本低

3.3.2持续先进性原则

 系统必须严格遵循国际标准、国家标准和国内通信行业的规范要求

 所有的系统采用当前最先进的技术，确保今后相当长的时间内技术上不会落伍

 系统可以通过模块平滑升级，同步技术发展，持续支持先进的技术，保证系统的持续先进性

3.3.3可靠性原则

 系统可以实现端到端的全业务备份，单台设备的故障不影响整体业务

 确保系统具有高度的安全性，不易感染软件病毒

 对工作环境要求较低，环境适应能力要强

 系统设备安装使用简单，无需专业人员维护

 系统需要满足7×24小时无人职守方式稳定的工作

3.3.4标准化和兼容性原则

 必须完全符合H.323/SIP标准框架协议；必须采用业界标准的视音频编解码协议

 必须采用开放式标准设计，兼容标准的视讯系统和设备，确保可与其他厂家标准的产品有效互通

 系统具有很好的可扩充性，系平台采用开发式的设计方式，提供开放得API满足今后与第三方应用系统的扩展对接能力

3.4改造方案设计

3.4.1 视频会议系统平滑升级思路

目前，达州市自然资源和规划局的终端已经改造为支持1080P格式高清会议系统，为了使达州市自然资源和规划局具备召开高清视频三级会议的需求，实现上下无缝衔接。

现需要新增高清视频MCU1台、高清视频会议矩阵1台、高清摄像机2台、65寸高清电视机2台。并和已经采购的两台高清视频会议终端相连接，实现达州市自然资源和规划局省市县三级会议的需求。

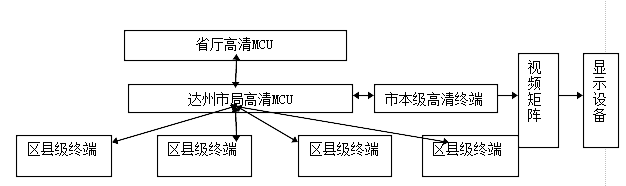

3.4.2视频会议系统升级拓扑图

3.4.3视频会议系统的升级部署

根据前述的系统平滑过渡的基本思想，结合达州市自然资源和规划局视频会议系统的实际情况，提供解决方案。

（1）与省厅的互联互通

在达州市国土局会议室会场配置1台高清视频MCU、高清视频终端和高清摄像机相连接，利用MCU于与省厅的互联互通，可进行日常会议、工作会议、远程培训等。利用视频矩阵将图像信号传输到显示终端上去。

（2）转发部、省厅的音视频到区县局

在达州市自然资源和规划局会议室会场，通过MCU将上级视频信号分发到各区县局，实现各区县（市）局收听收看省厅的声音图像功能。



3.5视频会议室高清改造

在高清会议系统建成的基础上，进行会议室高清改造工作，改造对象包括外围的显示设备、矩阵等，使视频会议室具备召开高清视频会议的条件和功能。

综上所述，达州市自然资源和规划局为了满足于省自然资源厅实现高清视频会议的要求，须在达州市自然资源和规划局会议室新增高清视频MCU1台、高清视频会议矩阵1台、高清摄像机2台、65寸高清电视机2台（具体参数见设备清单）。

本次采购设备预算费用已经包含安装调试和必要的配件耗材费用，供货商需提供5年7*24小时服务，以保障我单位视频会议稳定运行。

3.6县级高清设备需求参数

高清视频会议系统县级终端设备参数已单独下发各县市区局参考，并要求2019年10月前采购到位，配合全市完成改造完毕，同年11月在不向下推送标清信号。

商务要求：

中标公示期至履约期结束期间，采购人有权要求成交供应商将投标时涉及到的各种资质文件和各种证明材料等原件提供给采购单位核实真实情况，核实不符的不予签订合同；

1.履约时间：签订政府采购合同生效之日起30日内完成整体项目建设并交付采购人验收。

2.履约地点：达州市自然资源和规划局。

3.付款方式：签订合同后硬件全部到场并搭建完毕验收后，支付合同总价的95%；运行1年开展终验合格后，支付合同总价剩余的5%。

4.审查及验证：在签订正式合同前，为使安装服务的技术质量与安全有保障，项目供应商中标后应提供设备原厂商出具的的售后服务承诺函，并于上门安装调试时出示设备厂商出具的工程师上门安装实施授权书、介绍函、售后服务承诺函并加盖原厂商鲜章。若发现有不符项或虚假应标，则不授予中标合同且废除中标资格，同时追究相关法律责任，因此产生的一切损失由供应商承担赔偿责任。

5、售后服务要求：提供不低于5年的免费上门售后服务，并提供7×24小时工程师电话在线服务，7×12小时工程师上门，出现设备故障和视频调试时，应在2小时内到达现场进行处理；终验后免费运维2年。

6、履约验收方式：按照川财采[2015] 32号文件精神进行验收。



四、设备清单及参数

名称	数量（台）	参数	备注
△ 高清MCU	1	1、品牌要求    国产品牌 2、产品架构    电信级设备，嵌入式操作系统，具有双电源冗余备份，保证 7×24 小时可靠运行 3、通信协议    要求符合标准的H.323、SIP协议，能够和其它符合H.323国际标准的产品互通 4、双机热备    支持双机热备功能，当主平台掉电后，辅平台在短时间内可以召集会议(提供第三方检测机构的检测报告) 5、视频接入能力    32路1080P/60高清视频接入能力，最大支持64路，每路视频带宽不低于4M 6、视频协议    支持H.263、H.263+、H.264 等国际标准视频协议；支持标准的 H.239 双流协议 7、音频协议    主视频支持 1080P/60、1080P/30、720P/60、720P/30、4CIF、CIF 等分辨率；辅流支持1080P、720P、480P、4CIF/CIF、UXGA 、WXGA、SXGA、 XGA、SVGA、VGA等格式桌面数据分辨率 8、视频格式    主视频支持 1080P/60、1080P/30、720P/60、720P/30、4CIF、CIF 等分辨率；辅流支持1080P、720P、480P、4CIF/CIF、UXGA 、WXGA、SXGA、 XGA、SVGA、VGA等格式桌面数据分辨率 9、会议速率    支持 128Kbps~8Mbps 的会议速率 10、液晶显示板    为了方便维护，可通过机身液晶显示面板查看配置参数(提供设备面板照片并加盖投标人公章) 11    辅流功能    支持双流流控功能，和终端配合，在没有辅流发送时，将辅流带宽自动分配给主流使用，以确保主视频流的质量 12、IPC接入能力    支持平台不借助第三方设备直接将 IPC 监控设备接入会议 (提供第三方检测机构的检测报告) 13、监控平台对接    不通过网关等设备转接，可完成对接视频监控平台实现监控视频的分发功能、视频录制、视频浏览等功能（提供产品功能界面图片） 14、多画面    支持 2/3/4/6/8/9/10/13/16/25 等多种多画面组合，多达 50 多种组合模式；支持双流多画面功能，辅流可以作为多画面的内容显示在某个字画面中 15、抗丢包技术    支持抗丢包技术，20%丢包时,音频通话正常，视频图像不能卡死(提供第三方检测机构的检测报告) 16、互控级联    支持平台 4 级互控级联，支持对入会设备的统一调度管理(提供第三方检测机构的检测报告) 17、会议模式    支持中文会场名、横幅、滚动字幕功能；支持语音激励会议、主席控制模式会议、导演控制模式会议等多种会议模式 18、视频显示    支持外置电视墙服务器管理，并支持视频终端等视频源的推送显示功能 19、会议种类    支持模板创建会议，支持立即会议、预约会议、永久会议等多种会 议召集和预约方式 20、终端图像选择    可设置终端自由选择观看其他会场图像，不局限于只接受平台的广播视频 21、单兵接入    具备移动单兵设备接入；支持视频PTT功能，提供GPS定位、拍照、录像等功能的综合管理及数据的存储功能（提供加盖投标人公章的产品功能界面图片） 22、集群模式    支持集群模式，多个终端可以进行群组音视频通信(提供第三方检测机构的检测报告并加盖投标人公章) 23、级联管理功能    支持多级管理及独立会议应用，要求系统支持对指定子平台进行控制授权，并实现子平台的独立会议管理应用 24、会议管理功能    提供基于 WEB 的会议系统管理功能，对系统能够进行远程管理、维护，并可在会议管理系统中直接预览入会设备的输入、输出视频和辅流，同时支持对远程会议摄像机进行控制 25、产品认证    设备具有工信部入网证和 3C 认证证书 26、稳定性及兼容性    与省自然资源厅视频会议系统兼容对接时，能够实现音视频双向互通、实现H.239双流发送与接收、实现视频轮询的无缝连接（投标人需提供承诺书）； 27、与省自然资源视频会议系统兼容对接时，在网络畅通的前提下，画面传输稳定、无卡屏现象、无断连等现象（投标人需提供承诺书）； 28、与省自然资源视频会议系统兼容对接时，能够实现省国土厅视频会议平台直接查看参会区县视频并能直接选择广播参会区县发言（投标人需提供承诺书）； 29、售后服务要求 5年7X24小时服务，响应时间2小时内到达现场服务，成交供应商应留有所投产品的备品备件，提供免费保修服务。	包含安装调试
△ 高清视频矩阵	1	产品类型: 一体式视频切换综合平台； 1、支持无缝信号混合切换，带音频输入输出； 2、视频输入接口    4路HDMI输入，4路高清SDI输入； 3、视频输出接口    8路高清HDMI输出； 4、设备状态显示    支持当前设备输入输出通道状态查询功能； 5、控制方式及技术性能：支持前面板按键、遥控器、RS-232串行通讯、LAN网络控制等多种控制方式，支持本地和远端,智能学习记忆功能； 6、支持HDMI 1.4协议，支持3D，支持1080P全高清信号和高达3.25Gbps速率；支持智能EDID计算功能：能实时自动计算任意个输出端显示器的EDID信息的交集，合集； 7、支持EDID切换功能：可以将任意一路输出显示设备的EDID信息读回，并切换给任何另外一路输出显示设备； 8、设备稳定性    支持7*24小时不断电运行 9、供电结构    机箱采用电源备份插口，主机采用双热备供电机制，断电不会丢失参数和功能设置 10、具有掉电记忆功能和现场记忆功能：带有断电现场保护功能；并可保存和调用22个切换状态。 11、支持全高清：与包括1080P/60Hz的所有HDTV分辨率和高达1920*1200的PC的分辨率兼容； 12、控制方式： 前面板按键、红外遥控、RS232、网络控制、手机平板控制。 13、所投产品能支持管理LED大屏系统和高清投影仪（投标人需提供承诺书）； 14、附配管理软件: 支持录播系统对接；功能要求:支持文件数据管理存储、支持导入一个文件和导入一个文件夹功能、支持导入目录树功能、支持文件夹和文件注释说明功能、支持预定义关键词功能、快速分类功能、支持回收站功能、支持识别重复文件功能、支持查找相似图片功能，管理软件要求的功能必须一一提供软件界面演示截图证明(注：软件功能界面截图必须标记注释功能说明，并提供软件著作权登记证书)。 15、售后服务要求    5年7X24小时服务，响应时间2小时内到达现场服务，成交供应商应留有所投产品的备品备件，提供免费保修服务。	包含安装调试
高清摄像机	2	1、镜头规格    1/2.8英寸 高品质CMOS成像传感器，1080P分辨率，207万以上有效像素；16：9 2、视频输出像    1080p@60，1080i@60，1080p@30，720p@60，720p@30等 3、镜头变焦    ≥20倍光学变焦 ，≥20倍数字变焦 4、接口输出    HDMI、DVI-I、3G-SDI双高清数字接口输出；双声道3.5mm线性输入；100Mbps网口 5、视频、音频压缩格式    H.265 、H.264；AAC、MP3、PCM 6、视角    水平视角72.5°~6.3°，F1.4（广角）-F4.0（远端）, 平移/俯仰,水平±170°，垂直﹣30°~﹢90° 7、预设位    ≥255个 8、图像码流    双码流输出 9、控制信号接口    RS-232（带环通RS232输出）、RS-485 10、控制协议    协议：VISCA/Pelco-D/Pelco-P； 11、波特率：115200/9600/4800/2400bps 12、5GWiFi(可选)，支持网络VISCA控制协议 13、网络协议    RTSP、RTMP、ONVIF、GB/T28181 14、电源接口    HEC3800电源插座(DC12V) 15、输入电压    DC12V±10% 16、输入电流    1A（最大） 17、功耗    12W(最大) 18、远程维护(网络接口)    远程升级、远程重启、远程复位 19、选配附件    安装支架 20、售后服务要求    5年7X24小时服务，响应时间2小时内到达现场服务，成交供应商应留有所投产品的备品备件，提供免费保修服务。	包含安装调试
# 高清电视	2	1、智能电视；屏幕尺寸≥65英寸；屏幕分辨率 超高清4K。 2、屏幕比例 16:9；支持格式（高清）2160p 3、操作系统 Android6.0；CPU核数≥双核心； 4、边框颜色浅金色 边框宽窄；窄边框 机身厚薄 5、内置底座；端口参数 USB2.0接口*1； HDMI2.0接口*2；支持有线&无线	包含安装调试
高清投影仪	1	1、投影技术：3LCD，液晶板尺寸≥0.64英寸； 2、标准亮度≥5000流明（ISO21118标准）； 3、对比度≥10000:1； 4、标准分辨率1920*1200（WUXGA）； 5、灯泡功率≥320W UHM灯泡； 6、灯泡寿命≥4000小时，节能模式下灯泡寿命≥5000小时； 7、镜头居中设计，手动1.8倍变焦，可360°位移（垂直±60%， 水平±30%）； 8、照度均匀性≥90%；内置扬声器≥10W； 9、机器重量≥8KG； 10、接口：HDMI*2，5 BNC*1，VGA IN*1，VGA OUT *1，RJ45*2（其中1个支持DIGITAL LINK），RS-232C*1，VIDEO IN*1，音频输入*3，音频输出*1，USB-A*2（其中1个支持无线模块选配），遥控输入D-sub 9针*1，有线遥控M3*1 11、功能特点 单向通风结构设计； 12、采用折叠式双层静电过滤网； 13、四角校正功能，可对投影图像的每个角进行单独调整； 水平±25°、垂直±30°梯形校正； 14、曲面校正功能，可投影曲面屏幕，并有效调节桶状和枕状变形； 可通过遥控器快捷键设置“ECO节能管理模式”；USB-A接口可扩展无线模块，支持最多4台设备同时进行无线投影； 15、DICOM 模拟模式，可再现高度清晰的医疗X-线图像； 16、个性化开机LOGO设计，开机LOGO可更改为用户指定图案； 画面冻结功能，画面放大功能，快门功能以及演示计时器功能； 17、日程管理功能； 18、接关机、断电保护； 19、机器面板、接口、遥控器采用全中文标识；	包含安装调试
系统集成服务	1	1、成交供应商负责对本项目的产品提供设备安装、调试和省、县视频对接技术服务，并对所涉及到的设备实现无缝对接集成服务等； 2、成交商将对本项目所投产品与使用方现有的信息设备及内部平台系统进行无缝对接（接口数据文档由采购人提供，接口对接开发调试由成交供应商负责），并提供二次通信接口技术开发服务。（供应商提供承诺函）

说明：

1、本项目中采购的产品属于政府采购节能产品、环境标志产品实施品目清单范围的，供应商应当提供国家确定的认证机构出具的、处于有效期之内的节能产品、环境标志产品认证证书，对获得证书的产品实施政府优先采购或强制采购。

2、本项目中如有强制采购的节能产品，用“#”号标示 。

3、本项目中如有核心产品，用“△”号标示 。

4、本章的要求不能作为资格性条件要求评审，如存在资格性条件要求，应当认定询价通知书编制存在重大缺陷，评审委员会应当停止评审。
