采 购 需 求

一、采购内容

2022年沈家门片区生活垃圾集中投放点（亭）及再生资源回收站采购安装项目，包括生活垃圾集中投放点、生活垃圾投放亭和再生资源回收点。投标人必须按照招标人要求及场地的实际情况进行对产品颜色、结构、尺寸、数量等进行调整。

二、项目主要技术要求

1、垃圾分类房、再生资源回收点

一、主要技术参数
序号
1	供电电源	市电220V/50Hz
2	电源进户	BV-500/3*4mm2
3	供水方式	自来水供水
4	水源进户	De25
5	排污方式	管道直排
6	使用环境	-5℃-45℃
二、结构配置要求
序号	功能、部位	构件名称及规格	材质	备注
1	底部框架	80×80×4.0mm	Q235	底部钢材焊接必须牢固可靠，并严格做好防腐处理；底部框架内每隔50cm必须有一个支架。
2	地坪托架	角钢≥40×4.0mm	Q235	钢材装配时应采用破口烧焊，不得采用直接搭接的方式装配，并严格做好防腐处理。
3	立柱	80×40×4.0mm	Q235	钢材装配时应采用破口烧焊，不得采用直接搭接的方式装配，并严格做好防腐处理。
4	顶部框架	80×40×4.0mm	Q235	主框架焊接应牢固可靠，不得出现虚焊、漏焊等现象。
5	辅助框架1	矩形管≥80×40×2.5mm	Q235	辅助框架焊接与装配应符合主框架的尺寸要求。
6	辅助框架2	矩形管≥40×40×1.5mm	Q235	辅助框架焊接与装配应符合主框架的尺寸要求。
三、外饰面配置要求
序号	构件名称	材质		备注
1	外墙墙面	金属铝板+不锈钢		分色铺贴，防水，外立面颜色按现场实际制定；分块铺装，具体以招标人要求为准。
2	外勒脚	SUS304不锈钢		不锈钢
3	门窗套线	1.2mmSUS不锈钢
4	屋檐线	1.2mmSUS不锈钢
四、屋面配置要求
序号	构件名称	材质		备注
1	屋面	2.0mm钢板		刚性防水，正反面刷防腐凃层。底漆一遍，凃层材料为环氧富锌漆或同等及以上性能底漆；面漆一遍，凃层材料为硅改性聚酯SMP或同等及以上性能面漆。涂层厚度≥150μm。
2	顶部			隔热、隔音（具体施工工艺由中标人提出，最终由招标人确认。）。
五、内饰面配置要求
序号	构件名称	材质		备注
1	内墙面	300×600mm玻化砖、装饰板		垃圾房内墙采用玻化砖，欧神诺、萨米特、蒙娜丽莎等同等档次及以上品牌。再生资源内墙采用新型复合材料装饰板。
2	顶棚	PVC扣板		抗菌易于保洁。乐思龙、欧斯宝、奥普特等同等档次及以上品牌。
3	地面	600×600mm抛光砖		防滑。欧神诺、萨米特、蒙娜丽莎等同等档次及以上品牌。
4	明沟及排水	SUS304不锈钢		盖板厚度不小于2.0mm，沟槽深度约100mm，四周排水
5	踢脚线	花岗岩		100mm高，15mm厚，颜色由招标人选样确定。
6	灯具	组装日光灯		LED技能灯，欧普、雷士、三雄极光等同等档次及以上品牌。线路必须穿管。
六、门窗配置要求
序号	构件名称	材质		备注
1	窗	铝合金窗户，垃圾房侧面或背面采用百叶窗通风		配钢化玻璃，兴发 广亚 凤铝等同等档次及以上品牌。
2	门	不锈钢卷帘门		电动、手动两用。富华 索福 王力同等档次及以上品牌。
七、其他
序号	构件名称	材质		备注
1	垃圾分类投口	SUS304不锈钢		脚踏式开启，具有缓降及消音功能
2	垃圾分类标识牌	喷绘工艺
3	指示牌	亚克力
4	洗手池	感应式洗手池，嵌入式		恒洁、惠达、摩恩同等档次及以上品牌。
5	冲洗龙头	不锈钢		恒洁、惠达、摩恩同等档次及以上品牌。
6	不锈钢挂钩	承重不低于5KG
7	PZ-30电箱			神舟 华钢 施耐德同等档次及以上品牌。
8	排气扇			正野、松下、奥普同等档次及以上品牌。
9	开关			欧普、雷士、三雄极光等同等档次及以上品牌。
10	插座			欧普、雷士、三雄极光等同等档次及以上品牌。
11	标识			铝牌
八、其他功能
序号	功能	要求
1	排风系统	垃圾房内部配备排风系统，确保空气流通。
2	冲洗区域	内部设置冲洗区域，方便对垃圾桶进行冲洗作业
3	高压水枪	分类垃圾房内部配备高压水枪，方便冲洗作业
4	夜间投放照明装置	在投放口设置照明装置，以方便居民在晚间或光线不足的情况下，便捷的使用该产品

备注：回收点内配备四个插座，一个灯具；投放点配备一个插座，两个室内灯具，一个室外灯具；投放点预留门洞位置配备二个电线接线口，一个网线接线口。

2、分类垃圾亭

具体规格、参数详见方案四、方案五。

3、各方案规格尺寸（仅参考）

款式	外形尺寸（参考）	备注
方案一	10.0米×3.0米×2.8米（长×宽×高）	具体根据实施场地情况及业主要求进行调整，净高不低于2.4米。
方案二	6.5米×3.0米×2.8米（长×宽×高，不含雨棚）	具体根据实施场地情况及业主要求进行调整，净高不低于2.4米。
方案三	4米×2.5米×2.8米（长×宽×高）	具体根据实施场地情况及业主要求进行调整，净高不低于2.4米。
方案四	3.72米×1.2米×2.4米（长×宽×高）	具体根据实施场地情况及业主要求进行调整，净高不低于2.4米。
方案五	3.04米×1.2米×2.465米（长×宽×高）	具体根据实施场地情况及业主要求进行调整，净高不低于2.4米。

备注：其中18个投放点需预留3480×1900×835㎜（宽×高×深）门洞，具体以招标人实际需求为准。

三、清单（具体建设地点，仅参考）

沈家门片区2022年垃圾分类小区建设名单

序号 所属街道（镇） 所属社区 小区名称 户数 拟建生活垃圾集中投放点数量 拟建再生资源回收站数量 拟建生活垃圾投放亭数量 1 沈家门街道 茶湾社区 福邸雅居 234 1 1   2 沈家门街道 茶湾社区 金外滩 508 1     3 沈家门街道 大干社区 东岙新村 329 1   1 4 沈家门街道 大蒲湾社区 莲桥铭城二期 73     1 5 沈家门街道 大蒲湾社区 大蒲湾华丰公寓 72     2 6 沈家门街道 大蒲湾社区 莲桥铭城一期 59     1 7 沈家门街道 墩头社区 银色海湾 313 2 1   8 沈家门街道 墩头社区 兴建名竹苑 137 1     9 沈家门街道 海星社区 中联花园 480 1   2 10 沈家门街道 海星社区 东海豪庭 285 1     11 沈家门街道 海星社区 金宅绿园 114     1 12 沈家门街道 海星社区 华南公寓 481 1 1   13 沈家门街道 海星社区 玫瑰园 30     1 14 沈家门街道 荷外社区 海鲸小区 92     1 15 沈家门街道 教场社区 华通金竹苑 48     1 16 沈家门街道 鲁家峙社区 海城铭园 1740 4 2 1 17 沈家门街道 鲁家峙社区 景海铭园 1026 2 1 1 18 沈家门街道 鲁家峙社区 景瑞豪布斯卡 576 1     19 沈家门街道 鲁家峙社区 豪布斯卡二期 459 1 1   20 沈家门街道 鲁家峙社区 银亿海悦庭 1069 3 2 1 21 沈家门街道 鲁家峙社区 琪鲁嘉园 837 2   1 22 沈家门街道 鲁家峙社区 天邦嘉园 647 2 1   23 沈家门街道 鲁家峙社区 景瑞半岛湾 734 2 1   24 沈家门街道 鲁家峙社区 瑞和家园 1285 4 1   25 沈家门街道 鲁家峙社区 海景湾 91 1     26 沈家门街道 鲁家峙社区 璞园北区 712 1   2 27 沈家门街道 平阳浦社区 阳光地带 195 1 1   28 沈家门街道 泗湾社区 东景园 73     2 29 沈家门街道 西大社区 海滨阳光花园 32     1 30 沈家门街道 西河社区 滨港花园 536 2 1   31 沈家门街道 西河社区 东海名竹苑 26     1 32 沈家门街道 西河社区 扬帆花园 214     2 33 沈家门街道 西河社区 宏宇公寓 115     1 34 沈家门街道 西河社区 海力生花园 166     1 35 沈家门街道 小蒲湾社区 金色庭院 40     1 36 沈家门街道 小蒲湾社区 小蒲湾华丰公寓 282 1 1   37 沈家门街道 小蒲湾社区 明珠花园 515     8 38 沈家门街道 中兴社区 锦绣苑 147 1     39 沈家门街道 中兴社区 锦前苑 242 1     40 沈家门街道 中兴社区 锦程苑 130 1     41 沈家门街道 中兴社区 华隆小区 699 2 1 1 42 沈家门街道 中兴社区 锦泰苑 96     1 43 沈家门街道 中洲社区 金洋花园 630 2 1   44 沈家门街道 中洲社区 怡沁苑 176 1     合计：44个小区，44个投放点，17个回收点，36个投放亭

四、示例方案图片（生活垃圾集中投放点、再生资源回收站、生活垃圾投放亭样式，尺寸及外立面颜色按现场实际制定）

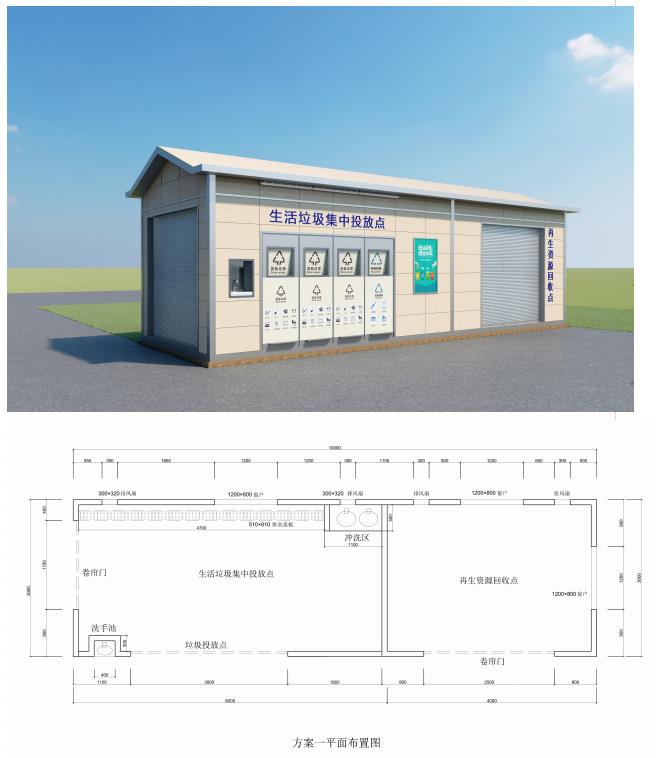

方案一（1）（再生资源回收点+集中投放点）：

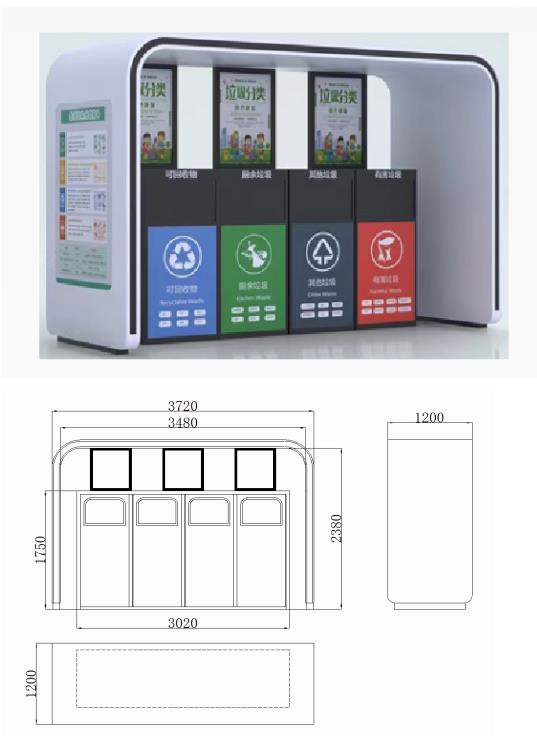

方案四（分类垃圾亭）

1、尺寸：3720*1200*2380MM(仅参考)

2、亭体材料：骨架40*60*2.0镀锌方管，外包1.5MM镀锌钢板，表面氟碳烤漆。

3、成品垃圾回收箱一组，1.0MM和1.5MM镀锌板折弯成型，喷氟碳烤漆，采用脚踏式开启投递窗口。标识内容由业主确定。内置4个240升塑料垃圾桶。

4、配套3块垃圾分类标牌（内容由业主提供）。

5、亭内配置太阳能感应照明灯具。

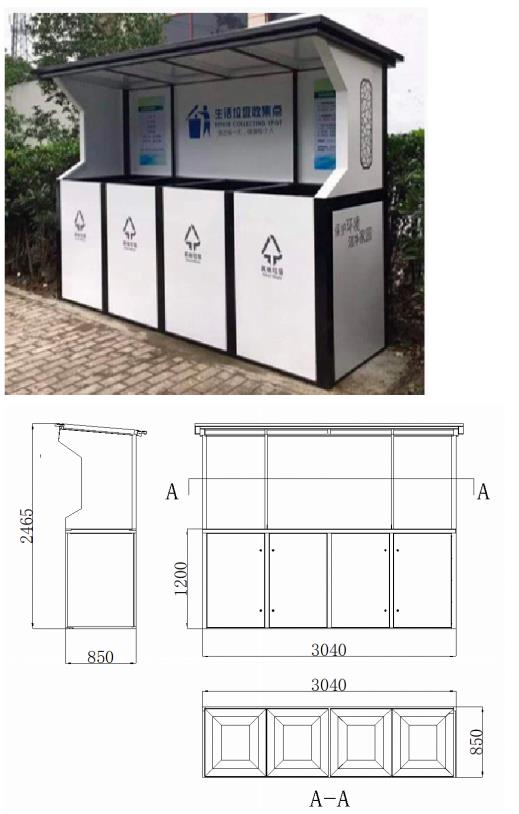

方案五（分类垃圾亭）

1、亭体尺寸：3040*1000*2465MM(仅参考)

2、亭体材料：骨架40*60*2.0镀锌方管，外包1.0MM和1.5MM镀锌板折弯成型，喷氟碳烤漆。标识内容由业主确定。内置4个240升塑料垃圾桶。

3、亭内配置太阳能感应照明灯具。

五、工期及进度要求

1、工期：合同签订后7天内中标人提供5套产品供采购人确认，15天累计供货数量不少于30套，合同签订后20天累计供货数量不少于50套，其他按照采购人要求供货；达不到以上要求的，采购人有权终止合同，不予退还履约保证金，并保留追究中标人相关责任的权利。注：中标人需在项目所在地指派常驻项目人员，便于项目进度推进。

六、产品设备到货、安装、调试与验收要求

1、到货

(1)投标人须将产品运送到招标人指定地点，其运送的所有费用由投标人承担。

(2) 所有主要产品必须是厂家原装生产。

（3）供货时提供制造厂家的供货单原件、发票原件及必需的其它相关证明。

2. 安装

（1）成交供应商应根据需要派遣技术熟练的专业技术人员到工地施工现场按照国家有关标准进行安装，并负责进行产品检测、调试直至验收合格通过。

（2）产品安装调试完成后，成交供应商需提供设备质保书、设备供货清单、设备（材料）供货凭证、软硬件使用操作说明、常见问题及故障修复、紧急情况应急处置措施等书面资料。

（3）成交供应商在供货合同签订后须及时提供效果图与安装施工图给业主方，业主有权修改相关方案并协调确定相关事项，费用不再增加。

（4）供货商应提供完整的专用工具，以便维护、维修所供仪器设备。

（5）做好防腐处理及防水处理。

3. 安装地点

舟山市普陀区本岛，具体详见清单，具体安装位置由采购人指定。

4. 验收

（1）本项目终验验收时，由采购单位组织相关人员进行验收，通过之日起计算质保期。如果验收不通过，应根据要求在招标人规定时间内整改完毕并通过复验，所产生的一切费用（含所有检验费用）由中标人全部承担，并从复验通过之次日起计算质保期。

（2）验收合格条件：运行结果及使用效果符合招标要求及国家相关标准；在进行测试和验收运行过程中发生的故障和发现的问题已被排除，并得到采购人的认可；所有合同中规定的运营服务要求、设备和资料都已提交并得到接受。

七、售后服务

1、质量保证期及备件供应

自最终验收合格之日起，供货或服务商应保证提供一年以上的免费保修服务，质保期内，免费更换正常情况下损坏的零配件；任何由于产品设计、制造原因引起的非人为损坏，中标人应负责免费更换全新产品，保证正常使用。

保修期满后，中标人须提供最优惠的维修价格（人工费、材料费、设备费等）。

2、技术服务

提供快捷、周到、规范的技术服务，质保期内，设备产品发生故障，应及时对用户的服务要求做出响应，并及时解决问题。

3、售后服务响应

中标人在接到用户维修及技术服务要求后应在1小时之内作出响应，在24小时之内派出专业维修人员到现场维修，直至正常使用为止。

4、日常维护

中标人必须定期进行日常维护,保证产品正常使用。

5、培训

为使用户能正确使用产品，应对用户相关人员进行操作、维修的培训，使产品能正确的为用户使用并达到使用效果。

（1）需要培训的人数：按照实际情况需求。

（2）培训方式：用户现场培训。

（3）培训费用：由中标供应商承担。

（4）培训完成时间：培训可在售前或售后进行，培训工作直至用户人员能独立并正确使用该产品为止。具体由采购人与供应商进行协商后确定。
