十一、工程量清单及技术参数要求

一、本项目使用的所有电缆均要参照现行的国家标准或国际标准生产制造，并满足工程所在地的气候环境要求。所有电缆技术参数应得到国家权威机构认可。在施工过程中将对所用电缆进行抽样检测。

所用电缆型号：VLV-4*16、VLV-4*25、VLV-4*35、VLV-4*70、YJLV22-3*35

1、使用特性

1、额定电压U0/U 为 0.6/1kV，系统最高电压 1.2kV,使用频率为 50Hz。

2、电缆须长期稳定运行，达到设计寿命，电缆导体长期运行最高额定温度可为 90℃。

3、短路时(最长持续时间不超过 5S)电缆导体最高温度不超过 250℃。

4、电缆在正常条件下运行时，电缆设计寿命不小于 30 年。

5、绝缘材料应具备良好的低温性能和抗老化性能，电缆敷设时的环境温度可达－25℃，最低运行温度达－40℃（要求提供相关实验报告），可用于沟、槽、桥架或直接明敷等方式。

6、电缆敷设时允许的最小弯曲半径为电缆外径的 7 倍。

7、聚氯乙烯绝缘电缆导体的最高额定温度为 70℃，短路时（最长持续时间不超过 5s）电缆导体的最高温度不超过 160℃。

8、交联聚乙烯绝缘电缆导体的最高额定温度为 90℃，短路时（最长持续时间不超过 5s）电缆导体的最高温度不超过 250℃。

9、为确保项目安全，安装的时候需要提供安装指导，运行的时候需要进行检测服务。需要提供完整的配件解决方案。

2、总体要求：

1、导体 导体表面应光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。导体应为圆形并绞合紧压。

2、绝缘 10kV 电缆绝缘标称厚度为 4.5mm ，绝缘厚度平均值不小于规定的标称值，绝缘任一点最薄点的测量厚度不小于标称值的 90% ，任一断面上的绝缘偏心度≤ 10% 。

3、填充及隔离套 缆芯采用非吸湿性材料填充，应紧密无空隙。缆芯中间也应填充，三芯成缆后外型应圆整。

4、电缆不圆度 电缆不圆度应不大于 15%

5、 成品电缆标志 成品电缆的外护套表面应连续凸印或印刷厂名、型号、电压、导体截面、制造年份和计米长度标志，不得连续 500mm 内无标志。

6、电缆须具有CCC 认证和省、市质监部门核发的产品质量检验报告

7、电缆采用的铝材应当为标准电解铝，其铝含量≧99.95%；同时满足抗拉强度与伸长率等机械物理性能要求。

8、 三芯高压动力电缆应有相别标识，电缆表面应有长度标尺、制造厂家、型号等标识； 低压动力电缆表面应有长度标尺、制造厂家、型号等标识，标识应清晰、不易擦掉，便于识

别，电缆每相要有不同颜色区分，电缆不允许有中间接头。 9、交货长度低压不小于 2KM/盘，高压不小于 1KM/盘。

10、直流电阻符合GB3965 规定，电压等级 8.7KV/15KV

11、工频电压试验：交流 50HZ 3.5KV/5min 不击穿

12、工作温度导体最高温度 90 摄氏度

13、阻燃特性经受GB12666.5（IEC332-3）规定的成束燃烧试验

14、老化后老张强度，和断裂伸长率试验符合要求

3、电缆的技术要求

1、导体

• 电缆的导体直流电阻符合GB/T3956-2008的规定。
• 拉制过程要求连续不间断，一次成材。导体表面光洁，无损伤绝缘的毛刺，锐边，以及凸起或断裂的单线。
• 电缆导体采用成型工艺，单丝间无明显缝隙。电缆相芯成缆时，相芯绞合度整体一致， 且相线的绝缘不能粘连。

2、绝缘

（1）、低压：绝缘厚度 1.2mm；护套厚度 1.8mm；钢带厚度 0.2；外径 33..2、29；绝缘电阻 0.037 兆欧/公里；直流电阻 0.868 欧姆/公里；额定电流 98A；芯线绝缘层相色颜色为全

色，不得用透明绝缘材料加色带标识，分色：黄、绿、红、蓝；交货长度大于 2 公里；退火软化。

• 、高压：屏蔽厚度 8mm；绝缘厚度 4.5mm；护套厚度 2.5mm；外径 49.3mm；弯曲半径0.8m；直流电阻 0.868欧姆/公里；额定电流 131A。
• 绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。绝缘线芯应能经受9规定的交流火花试验。
• 绝缘线芯的识别标志符合5-2008的规定。3、内衬层及铠装

符合相关国家标准。4、电缆规范

1. 一般要求
2. 投标方所供电缆应适合在地下排管内、电缆沟、电缆保护管、电缆桥架及竖井内的潮湿或干燥的环境中使用。电缆适合于直埋敷设。
3. 在导体允许的运行温度下，电缆应具有 30年的设计寿命。
4. 1kV电缆的额定电压U0/U 值为 6/1kV。
5. 所有的电缆必须满足本规范的性能要求。并能承受正常使用时的弯曲和机械应力。电缆盘

投标方应采用铁木结构的电缆盘装载电缆，这些电缆盘应经能承受运输和现场搬运并在各

种气候条件下能户外存放至少三年，以后应能承受从电缆盘上安装或处理电缆时所可能遭受的外力作用而不会损坏电缆和电缆盘本身。电缆盘的最小直径应与电缆最小率曲半径相一致。

5、标志

1. 电缆盘标志

电缆盘至少具有以下标志内容：

(1)制造厂名： 合 同 号： (2)目 的 地：

(3)电缆型号、规格、长度（首端号码、末端号码、长度）：

• 对要求定尺供应的电缆，需印上：定尺供应及电缆设计编号。电缆标志

成品电缆的标志应符合 GB 6995 的规定，标志应具有连续性，且字迹清晰，容易辨认、耐擦。每根成品电缆其护套的外表面至少具有下列标志内容：

制造厂名 型号和规格 额定电压 制造年份每隔 1 米的连续长度

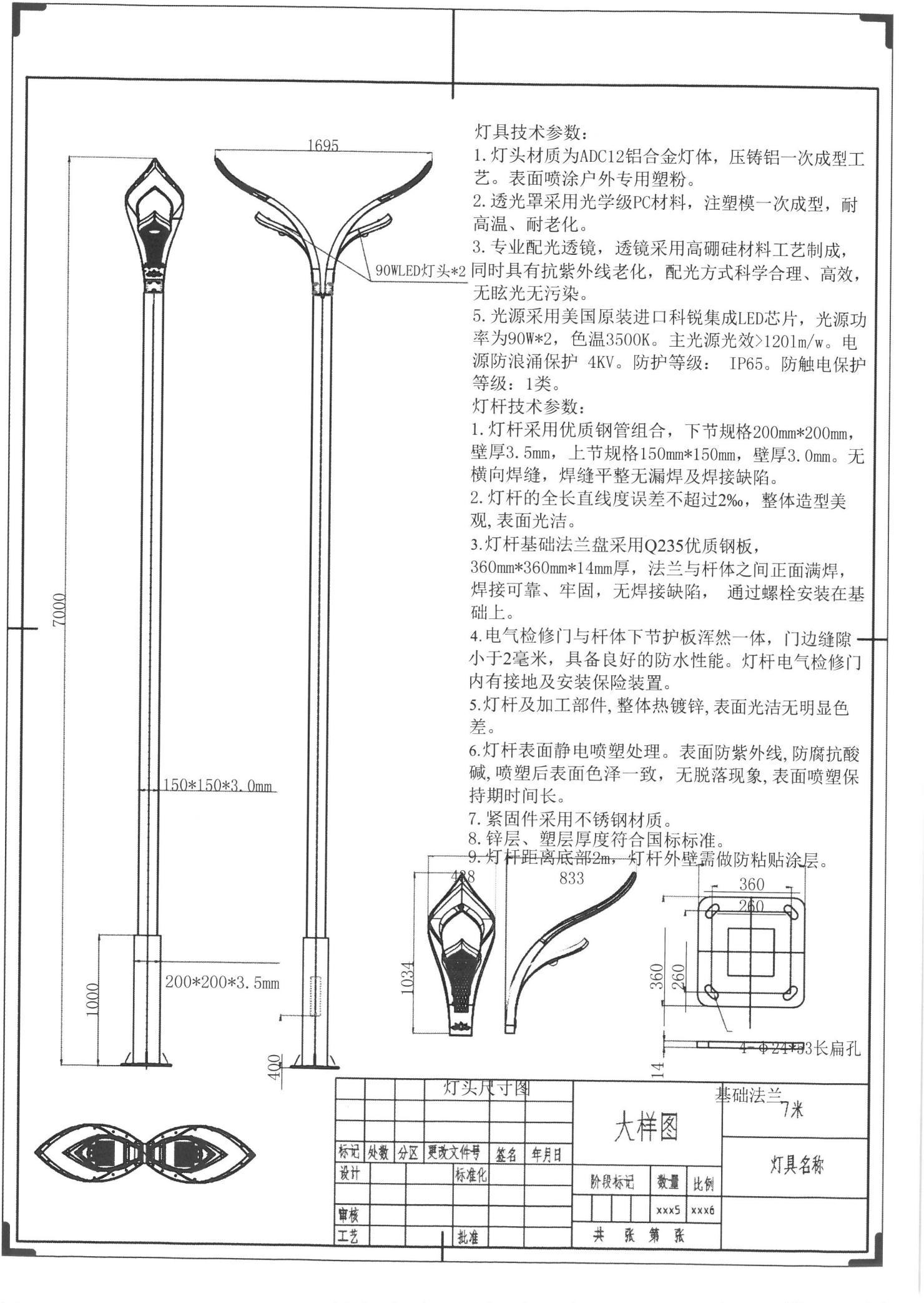

二、新华街灯型、灯具技术参数：
