采购需求

一、基本情况

1、采 购人：淮安市洪泽区住房和城乡建设局

2、项目名称：洪泽区人防工程标识标注采购及安装项目

3、付款方式：项目制作安装完成后，并经相关部门验收合格付至合同价的70%；经审计部门审计结束后付至审定价的 95%；余款待质保期满后无质量问题，无息一次性付清。

4、工程地点：由采购人指定。

5、工期：合同签订后60日历天内完成。

6、质保期期：验收合格之日起标识牌三年、墙体标注一年。

二、采购内容

根据民防局（人民防空办公室）发布的关于印发《江苏省人民防空工程标识技术规定》的通知 苏防【2018】71号文件精神，现对洪泽区境内人防项目标识标注进行重新制作及安装以及人防工程内零星维修及改造。投标人须根据以下文件要求进行标识标注制作安装以及完成洪泽区人防工程标识标注采购及安装项目全费用工程量清单所有内容。

三、采购要求

1、标识标注制作及安装标准必须严格执行《江苏省人民防空工程标识技术规定》

2、人防工程内零星维修及改造项目施工规范必须符合相关法律法规、规范以及质量监督部门要求。

3、施工现场进场材料必须经检测合格并经采购人同意方可使用。

4、施工现场技术方案须严格执行投标时的技术方案标准，如方案变更必须经过采购人同意方可实施。

5、售后服务须严格执行投标时技术方案中承诺的售后服务内容，如发现有违反售后服务方案中内容，造成的损失由投标人承担。

6、在项目制作和安装过程中，造成的人员伤亡和公私财产损失，均由投标人自行承担。

7、标识牌及墙体标注均按实际工作量进行最终结算，墙体标注采用单价报价的方式，最高限价/投标人所报单价=暂定实施数量。

四、具体要求：

第一项  安装要求

1.1  为进一步规范全省范围内人民防空工程（以下简称“人防工程”）标识，便于广大人民群众正确识别和有效使用防护资源，利于战时、灾时人员疏散与掩蔽，确保人民群众生命财产安全，根据国家相关法律法规、规范标准等，结合我省实际，制定本规定。

1.2  本规定适用于江苏省内医疗救护、防空专业队、人员掩蔽及配套工程的标识。

1.3  人防工程标识分为：管理标识、导引标识、设施标识、设备标识、管线标识及提示性标识六类。

1.4  所有人防工程标识在安装时不得破坏各类人防工程设计规范中要求设置的防护措施，安装位置与高度应与其他已安装好的设备和标牌相协调，安装（打孔）时应当避开各类管线。

1.5  规定中所有尺寸标注单位均为毫米。

1.6  规定中除设备、管线标识外，所有标识背景颜色均为GB/T 18922-2008（颜色编码）1093 2.5YR 6.5/9.6。

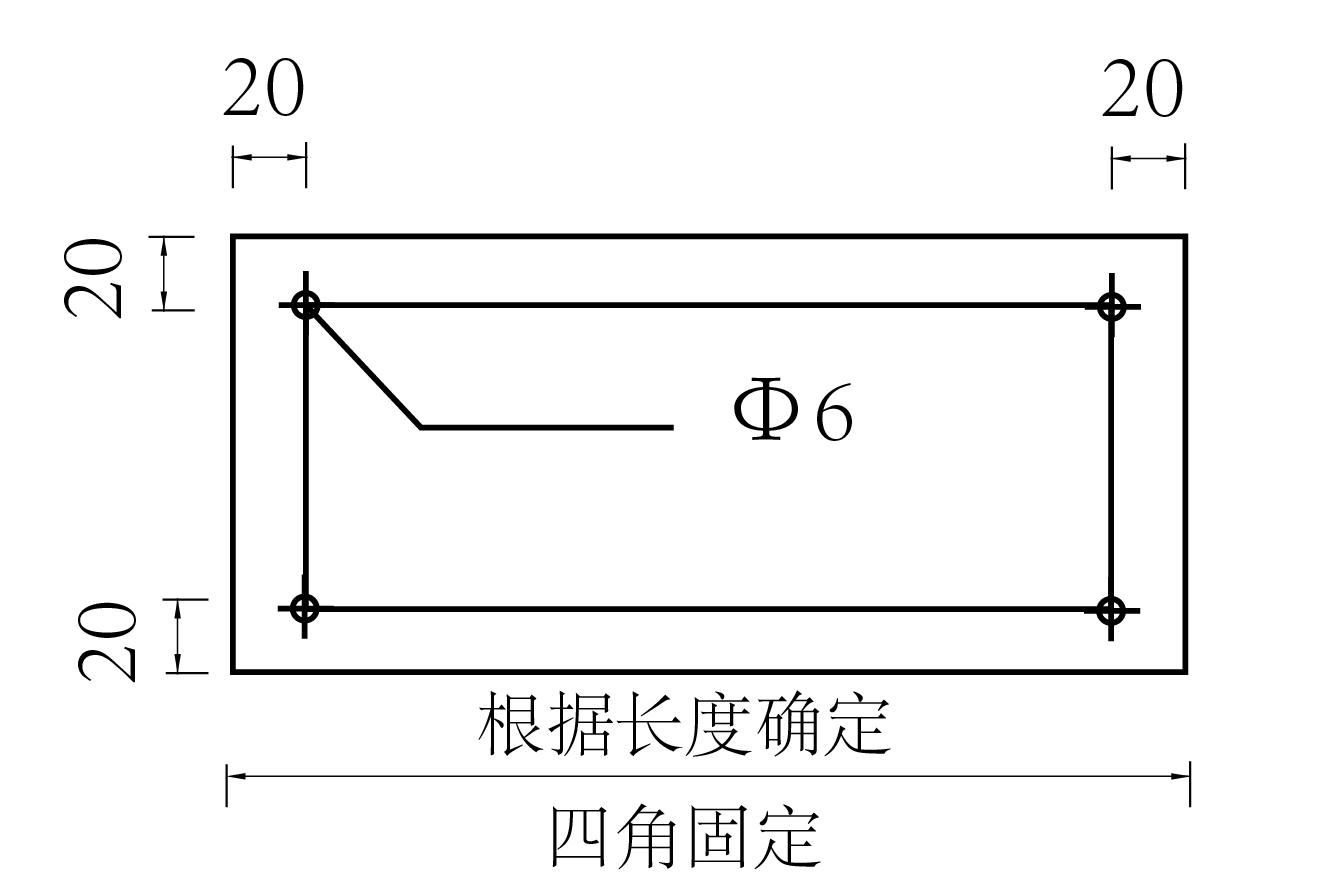

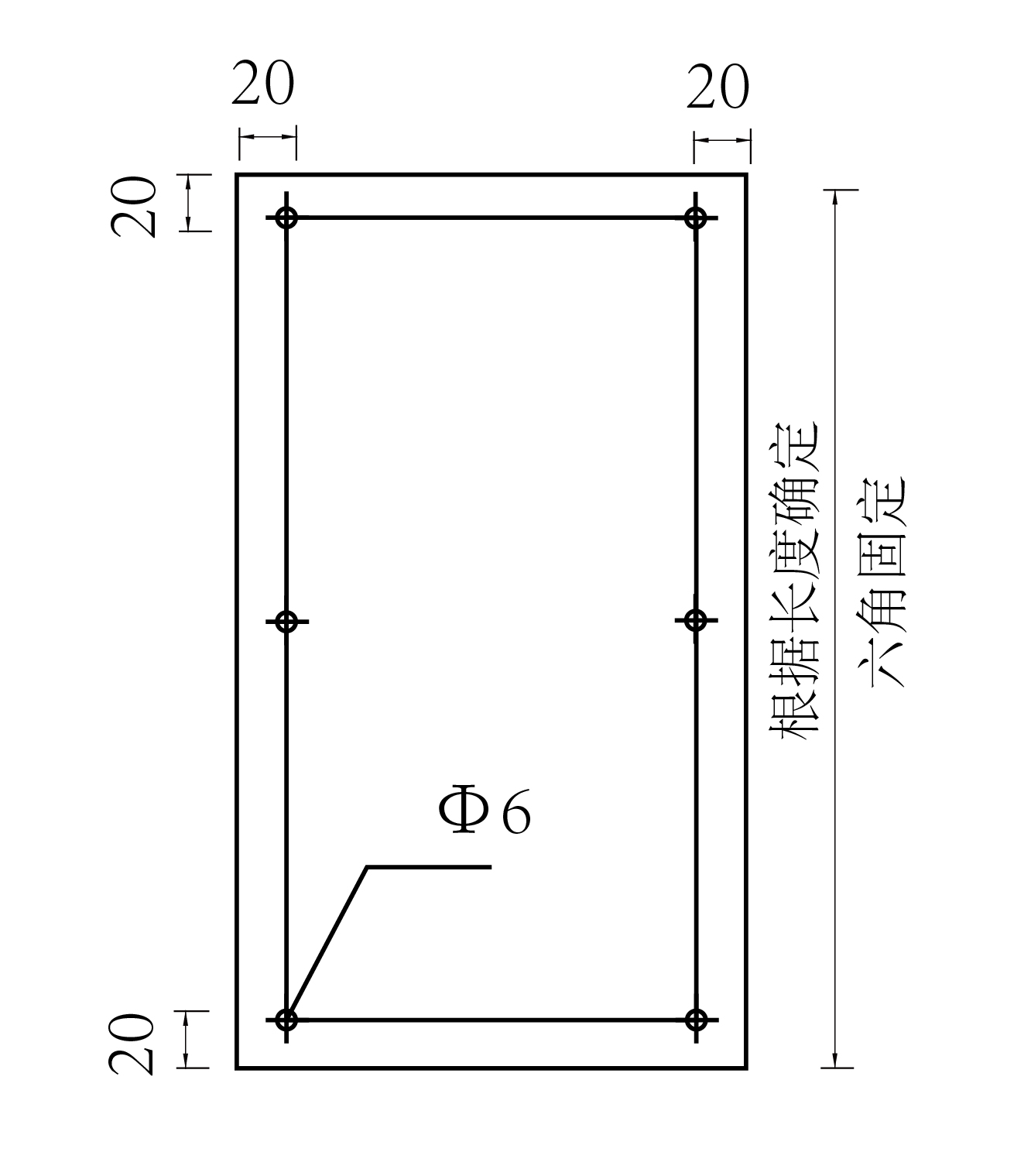

1.7  规定中所有墙面固定的标识牌均采用不锈钢膨胀螺丝进行固定，四孔或六孔固定安装，不锈钢膨胀螺丝采用10 mm镜面广告钉装饰，安装示例见图1、图2。

图1  四孔固定安装示意图

图2  六孔固定安装示意图

第二项  标识牌制作及安装要求

2.1  管理标识包括《××××人防工程示意图》《人防工程维护管理制度》《人防工程平时使用须知》3个标识牌。

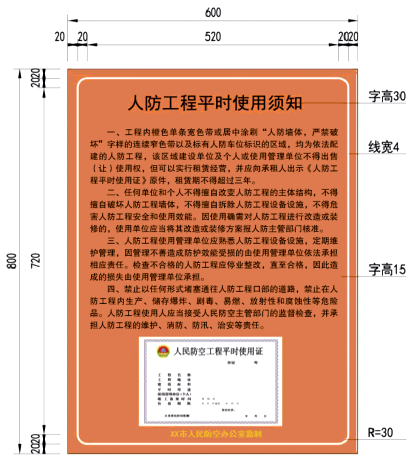

2.2  《××××人防工程示意图》标识牌内容包括工程总平面图、人防工程平面示意图、人防工程各防护单元功能信息等；《人防工程维护管理制度》标识牌内容见附录A；《人防工程平时使用须知》标识牌内容见附录B。

2.3  标识牌材质为厚度不小于5 mm的双面亚克力板，文字颜色应为黑色，字体为国标黑体。

2.4  管理标识牌平行悬挂，间隔宜小于50 mm，水平固定于机动车坡道等出入口墙体的醒目位置，标识牌下沿与地面距离最低处宜为1400 mm。次序由外向内为《××××人防工程平面图》《人防工程维护管理制度》《人防工程平时使用须知》。若悬挂空间有限，可自行调整位置，确保标识牌的观测效果。

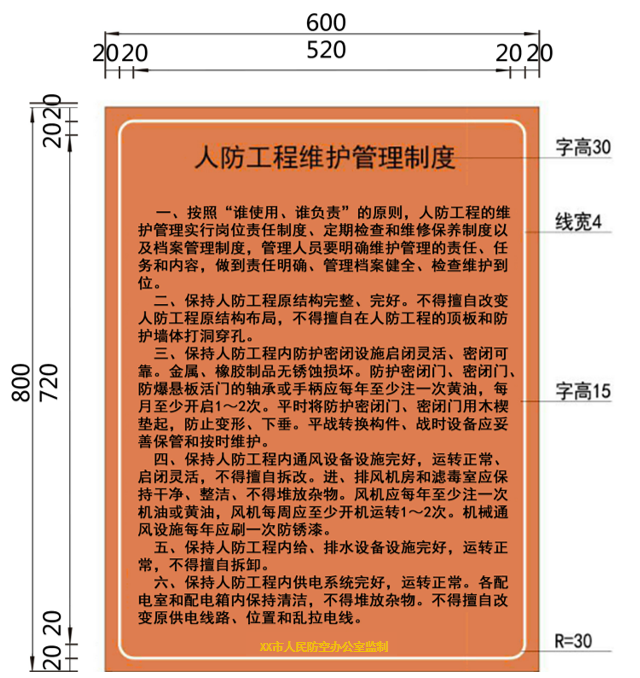

2.5  管理标识牌样式及尺寸示例见图3。

图3  管理标识牌样式及尺寸示例

2.6 导引标识分为所处区域外部导引标识、口部导引标识、内部导引标识。

2.7 所处区域外部导引标识仅针对人员掩蔽和含有人员掩蔽防护单元工程，包括出入口外部的标识牌和指示牌、地面一层电梯间或楼梯厅入口导引标识牌。

2.8 人防工程直通室外机动车、非机动车出入口横梁上方显著位置应设置外部导引标识牌。

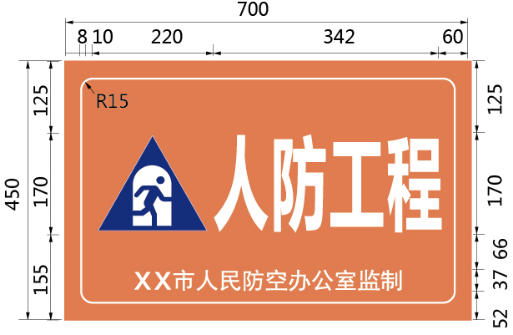

2.9 标识牌分为小、大2种尺寸规格，样式及尺寸示例见图4、图5。标识牌底板采用国家标准平板铝合金，厚度不小于2 mm。面层采用工程级反光材料，图徽及边框为白色反光膜，单面贴膜，反光膜应具备较好的逆反射性能，耐久时间应在7年以上。字体为微软雅黑，加粗。

图4  标识牌（小）样式及尺寸示例

图5  标识牌（大）样式及尺寸示例

2.10 在人员掩蔽工程所在建设用地范围内合适位置应设置外部导引指示牌。

2.11指示牌样式及尺寸示例见图6。字体为微软雅黑，加粗。双面贴膜。

指示牌需柱式安装，柱式标杆、预埋件、紧固件、自攻螺丝和装饰帽耐久时间应在10年以上；立柱与基础预埋件和指示牌的连接应牢固紧密，确保安全。

图6  指示牌样式及尺寸示例

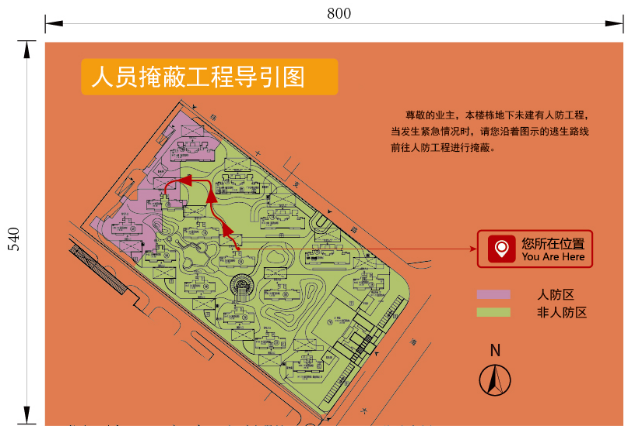

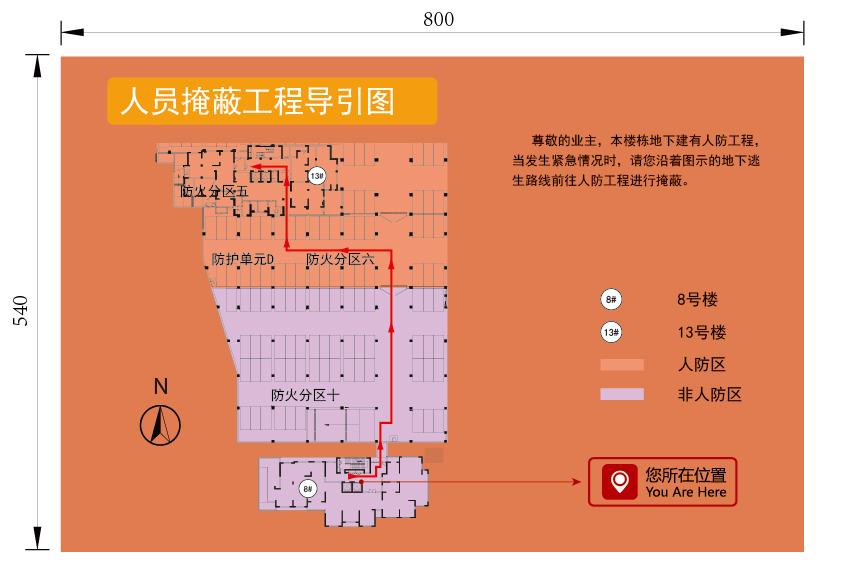

2.12  在地面一层楼梯间或电梯厅入口墙面醒目位置，应设置人员掩蔽工程导引标识牌。标识牌材质为厚度不小于5 mm的双面亚克力板，UV打印。标题字体为国标黑体，字高50 mm，正文字体为微软雅黑，正文字高10 mm，右侧标注字体为微软雅黑，字高30 mm。本楼栋地下能直通人防工程的导引标识牌样式及尺寸示例见图7。本楼栋地下不能直通人防工程的导引标识牌样式及尺寸示例见图8。

图7  本楼栋地下能直通人防工程的导引标识牌样式及尺寸示例

图8  本楼栋地下不能直通人防工程的导引标识牌样式及尺寸示例

2.13 应配建区机动车位应在车位上方悬挂车位标识牌，如因条件限制无法悬挂，可采用在车位内喷涂“人防”字样标识的方式。悬挂方式的车位标识样式及尺寸示例见图9，材质为亚克力板，厚度为10 mm，背丝印，正面设置透明亚克力插槽，插槽厚2 mm。

图9 悬挂式车位标识样式及尺寸示例

第三项   墙体标注

3.1口部导引标识包括主、次要出入口口部标识、机动车坡道出入口墙体标识、非机动车坡道出入口墙体标识。

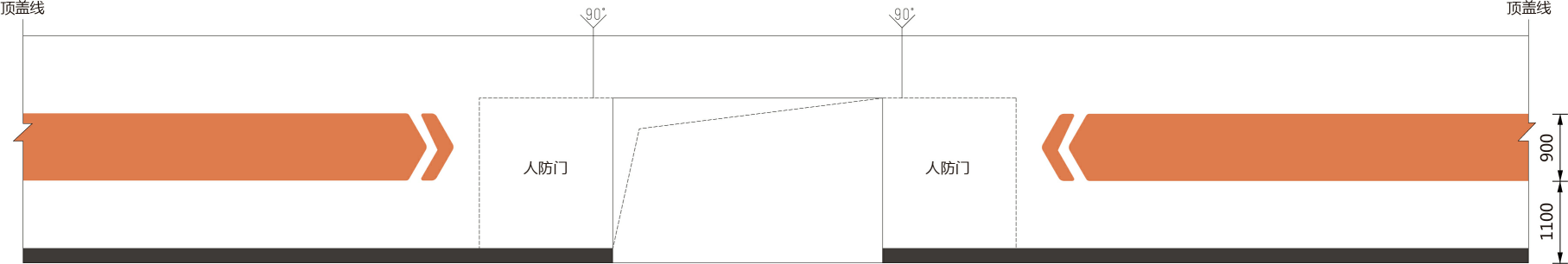

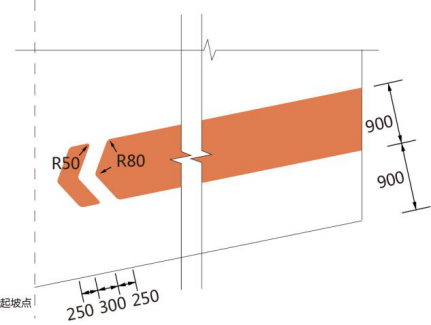

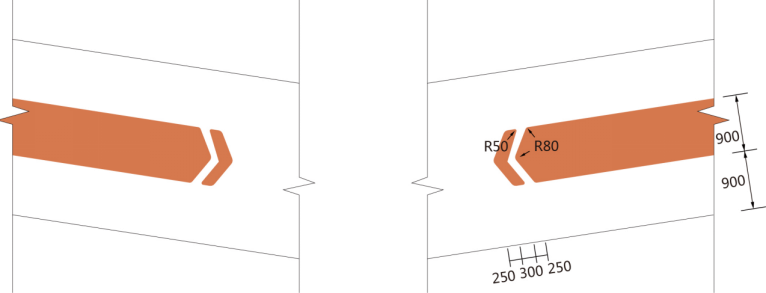

3.2 机动车坡道出入口墙体应统一涂刷墙体标识。标识从坡道顶盖线开始到坡道墙体结束。标识样式及尺寸示例见图10。涂刷材料应为防霉涂料。当人防工程位于地下负一层以下时，坡道墙体标识同样适用，如人防工程在地下负二层，则由地下负一层到地下负二层的坡道两侧墙体应涂刷墙体标识。人防工程临空墙机动车出入口应在临空墙外侧涂刷墙体标识，标识样式及尺寸示例见图11，墙体标识长度视情况而定，最短不得低于7500 mm，涂刷颜色时应避开障碍物，预留人防门完全开启时的墙面距离，避免遮挡墙体标识。如因条件限制，可适当缩短标识长度。

图10 机动车坡道出入口墙体标识样式及尺寸示例

图11 临空墙机动车出入口墙体标识示例

3.3 非机动车坡道出入口应在一侧墙体涂刷墙体标识。标识样式及尺寸示例见图12。

图12  非机动车坡道侧墙标识样式及尺寸示例

3.4内部导引标识包括应配建区墙体、柱体、机动车位标识；超配建区墙体、柱体标识；出入口指示牌标识；密闭通道、防毒通道墙体标识。

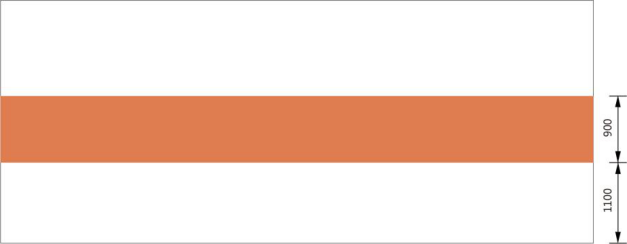

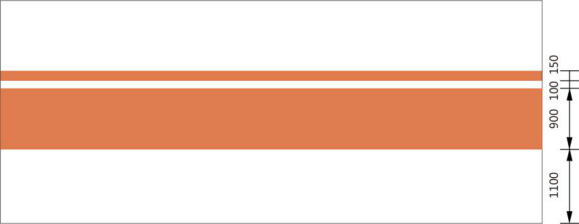

3.5 应配建区墙体应涂刷色带进行标识。区域围护面积大于等于200 m²时，墙体标识样式及尺寸示例见图13。区域围护面积小于200 m²时，标识样式及尺寸示例见图14。字体应为国标黑体，高度宜为140 mm，颜色应为白色。

图13  应配建区墙体标识样式及尺寸示例

图14  应配建区墙体标识样式及尺寸示例

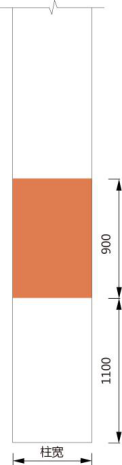

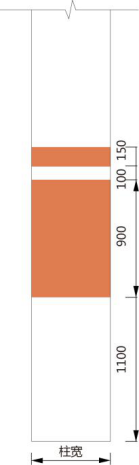

3.6 应配建区柱体标识应涂刷色带。标识样式及尺寸示例见图15。

图15  应配建区柱体标识样式及尺寸示例

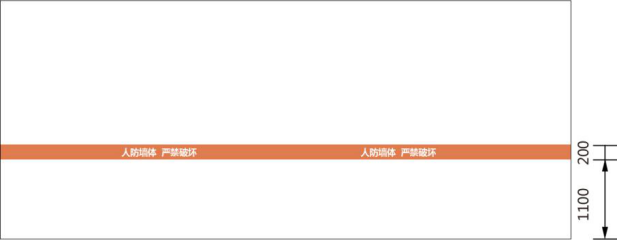

3.7 超配建区墙体应涂刷色带进行标识。区域围护面积大于等于200 m²时，墙体应涂刷两条色带，墙体标识样式及尺寸示例见图16。区域围护面积小于200 m²时，标识样式及尺寸示例见图17。两端色带断开，字体应为国标黑体，高度宜为140 mm，颜色应为白色。

图16  超配建区墙体标识样式及尺寸示例

图17  超配建区墙体标识样式及尺寸示例

3.8  超配建区柱体标识应涂刷色带。标识样式及尺寸示例见图18。

图18 超配建区柱体标识样式及尺寸示例

附表

洪泽待改造人防工程标识牌汇总表
序 号	工程名称	悬挂车位标识（块）	管理标识（套/3块）	外部导引指示牌（柱式）	外部引导标识牌（贴墙）		人员掩蔽工程导引标识牌（本楼栋地下能直通人防工程）（块）	人员掩蔽工程导引标识牌（本楼栋地下不能直通人防工程）（块）
					大（块）	小（块）
1	天水弘浦人防工程一	144	3	5	2	10	4	6
2	天水弘浦人防工程二	41	3	3	1	4	1	3
3	天水弘浦人防工程三	85	3	3	1	5	4	0
4	文化广场人防工程一	42	3	2	1	3	0	0
5	文化广场人防工程二	50	3	2	1	3	0	0
6	第二中学人防工程	19	3	3	1	3	3	1
7	卧龙金湾人防工程	0	3	3	2	7	5	13
8	洪泽县人民广场	19	3	2	1	3	2	3
9	泽地华城	73	3	3	1	16	8	38
10	洪泽县新世纪广场	108	3	4	2	6	3	0
11	东城一品	298	3	3	2	18	12	53
12	金科名人居	105	3	4	2	9	6	4
13	新世纪·润园	349	3	4	2	28	14	10
14	安芯智能港 80#、81#、82#楼	105	3	3	2	8	3	0
15	天泽名城二期	70	3	2	1	7	2	8
16	洪盛国际	154	3	4	2	14	3	10
17	五丰公馆	95	3	5	2	8	6	2
18	水木清华	105	3	4	1	16	4	51
19	嘉怡花园	195	3	4	2	14	6	0
20	天湖豪庭	108	3	3	2	9	2	14
21	金都秀水	143	3	3	2	14	4	9
22	新贵城邦	23	3	3	1	12	5	0
23	合计	2331	66	72	34	217	97	225
