采购需求

一、项目概况

为防治机动车排气污染，改善城区空气质量，保障市民身体健康，根据《中华人民共和国大气污染防治法》、《国务院关于印发打赢蓝天保卫战三年行动计划的通知》、《柴油货车污染治理攻坚战行动计划》及《XX 市道路交通安全条例》、《XX 市机动车排气污染防治管理暂行办法》等法律法规规章，决定对 XX 市道路行驶柴油货车开展逐步加装 OBD 远程监控终端设备，采集相关数据并进行相关数据分析服务，监控 XX 市柴油车尾气排放情况。本项目拟招一家服务单位， 进一步加强对 XX 市市机动车排污路检力度，改善全市大气环境质量，提升城市品质，应对频繁出现的灰霾天气。

二、服务需求

成交供应商需对不少于 2000 辆重型柴油车 OBD 远程监控数据服务。对于安装 OBD 监控设备的车辆，需要严格按照国家标准，做到不影响车辆日常 OBD 功能、机动车年检和路检路查，且产品支持批量远程升级功能。为了确保服务的稳定性， 成交供应商有必要提供可行的项目实施计划以及可行的售后服务方案。便于采购人及时了解相关服务进度。

（一）车载终端要求

1.1概述

车载监控终端应满足 GB17691-2018(附录 Q）和 GB/T32960.2-2016（第 2 部分：车载终端）要求。通过安装 OBD 车载监控终端设备，实时获取车辆排放相关的发动机及后处理运行工况参数，结合定位系统，可将采集的指标参数收集并提供相关数据分析服务。其中数据的上传频率不能低于 5 秒一条。

1.2功能要求

（1）车载监控终端应满足 GB17691-2018(附录 Q）和 GB/T32960.2-2016（第2部分：车载终端）要求；

（2）终端产品应具有电气隔离能力，不允许出现因终端问题导致车载 OBD 功能失灵或车辆故障情况；安装后的终端不影响日常车辆 OBD 功能和机动车年检和路检路查；

（3）终端应具备至少 2 路 CAN 通讯接口，将 OBD 数据读取的 CAN 通道与其他 CAN 通道分开；

（4）终端可实现批量的远程功能的自动升级；

（5）终端应支持三大主流运营商的流量卡；

1.3终端数据采集项要求

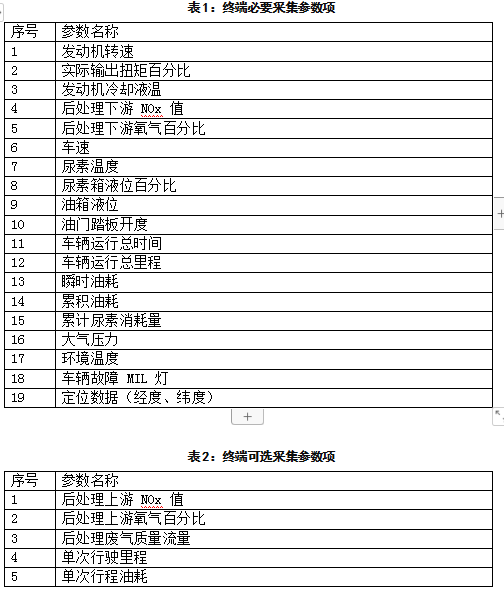

设备按照生态环境部和国标 GB17691-2018 的相关规定,结合 XX 市生态环境局相关需求，要求车载终端需要采集并传输下列参数：

（二）数据服务要求

所提供的数据服务内容需结合必要的相关分析算法，对数据进行统计分析， 包括但不限于提供如下服务：超排车辆的统计服务、驶入限行区统计服务、长期未上线车辆以及设备非法移除躲避监管的统计服务等。在此基础上，还需要提供对车辆在线离线情况的相关统计服务，以及氮氧化物排放统计服务。且提供数据分析统计及数据导出服务，方便后续测算以及报表制作等。且保障服务内容 7*24 小时可用；

数据服务具体要求如下。

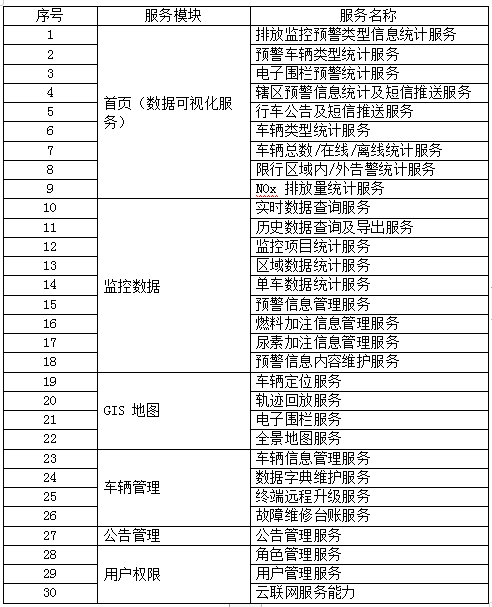

数据服务模块描述如下：

2.1首页（数据可视化服务）

2.1.1排放监控预警类型信息统计服务

采用相关技术手段将上报数据整合分析，利用相关排放及诊断模型，对终端人为拆卸，长期未上线，超排车辆总数分类统计，并以图形的形式进行直观展现。

2.1.2预警车辆类型统计服务

采用相关技术手段将上报数据整合分析，准确抓取预警车辆，预警信息可按车辆类型（例如重卡，大巴车）进行统计并以图形的形式进行展示。能够清楚判定各类型车辆预警占比情况。

2.1.3电子围栏预警统计服务

采用相关技术手段将上报数据整合分析，结合 GIS 地图，根据实际情况划定限行区域，并统计限行区域内车辆行驶情况，可按车辆类型（例如重卡，大巴车） 进行统计并以图形的形式进行展示。能够清楚判定各类型车辆闯入限行区占比情况。

2.1.4预警信息统计及短信推送服务

以表格的形式将预警数据按照【车牌、预警类别、预警信息、预警日期】等维度进行展示。利用短信发送功能，将车辆异常情况告知车主，以敦促车主及时维修。

2.1.5行车公告及短信推送服务

管理人员可进行公告内容编订及发布，根据公告所涵盖的车辆类型进行分类提供短信发送服务。及时告知相关车主最新限行消息。

2.1.6车辆类型统计服务

提供接入车辆类型统计服务，以图形的形式展示。

2.1.7车辆总数/在线/离线统计服务

提供对接入车辆的总数以及实时在线、离线车辆总数进行分类统计服务。

2.1.8限行区域内/外统计服务

提供对接入车辆闯入限行区进行分类统计服务。

2.1.9NOx 排放量统计服务

利用相关计算模型，对近半年车辆氮氧化物的排放总量进行汇总统计，统计的维度包括但不限于：本期值，同比，环比。并以图形的形式进行展示，反应排放变化趋势。

2.2监控数据

2.2.1实时数据查询

实时数据展示服务模块可以实现实时数据页面每 5s 刷新一次，展示参数项包括但不限于：车牌号、终端号、采集时间、发动机转速、实际输出扭矩百分比、发动机水温、后处理上游 NOx 值、后处理上游氧气百分比、后处理下游 NOx 值、后处理下游氧气百分比、大气压力、环境温度、车辆故障 MIL 灯、后处理废气质量流量、尿素箱液位百分比、尿素温度、车速、油门踏板开度、单次行驶里程、总里程、发动机瞬时油耗、发动机单次行程油耗、发动机累积油耗、SCR 上游温度、SCR 下游温度、钥匙开关信号、电池电压、油箱液位、发动机累积运行时间、经度、纬度，并以不同颜色区分车辆状态。

可通过检索快速定位到满足条件的车辆，检索条件包括但不限于：车牌号、车辆生产厂商、车辆型号、发动机生产厂商、发动机型号、后处理生产厂商、原排放标准、排量、车辆所属信息、车辆联系方式、车辆归属地、车辆类型、车辆用途、终端号、SIM 卡号。要求通过检索条件，可以快速定位到需要查看的车辆。

2.2.2历史数据查询及导出

历史数据查询服务可以查看监控车辆的历史数据记录，检索条件包括：车牌号、终端号、区域、开始时间、结束时间。用户根据需求检索数据，查询结果支持 excel 表格的形式导出保存。

2.2.3监控项目统计

对上报的车辆数据提供一套分类统计的服务，可按照录入的车辆信息指标（例如：原排标注、发动机型号、车辆生产厂商等）以图形的呈现方式，对数据聚合统计。

2.2.4区域数据统计

对接入的车辆数据按照各个区域（省或市）分类统计服务，将录入的车辆数据以图形的呈现方式，对数据聚合统计，可直观看到各区域的接入车辆数量级。

2.2.5单车数据统计

提供对具体车牌号的相关指标项目的统计功能服务。支持输入车牌号，选择日期和指标明细项（例如：车速、瞬时油耗、各类后处理工况等），结合图形的呈现方式，对数据进行展示。

2.2.6预警信息管理

提供多种维度检索车辆预警服务，对预警车辆明细数据分类展示。

2.2.7燃料加注信息管理

提供对车辆加油信息分类展示服务，展示的指标包括但不限于：车牌号、终端号、加注时间、加注地点、加注量等。

2.2.8尿素加注信息管理

提供对车辆加尿素信息分类展示服务，展示的指标包括但不限于：车牌号、终端号、加注时间、加注地点、加注量等。

2.2.9预警信息内容维护

提供短信推送服务自定义模板，可根据需求自定义编写短信内容。

2.3GIS 地图

2.3.1车辆定位

将所采集的经纬度信息，提供车辆定位服务，可根据车牌号或终端号快速定位车辆具体位置。

2.3.2轨迹回放

将车辆上报数据收集、整理，并利用技术手段实现模拟车辆行驶轨迹，对车辆行驶轨迹的检索，需支持车牌输入，及时间段的选择等，丰富查询结构。

2.3.3电子围栏

提供自定义电子围栏绘制服务，可绘制基于圆形、矩形、不规则图形的电子围栏，并可实现电子围栏预警功能，电子围栏预警设置可结合不同的维度单独定制围栏。对后续闯入限行区进行预警提示。

2.3.4全景地图

将接入车辆的数据收集、整理并分析，并用不同颜色区分车辆在线离线状态， 鼠标移至车辆上显示车辆明细信息。且提供按条件检索功能，方便快速定位到具体车辆。检索条件包括但不限于：车牌号、车辆生产商、车辆型号、发动机生产厂商等。

2.4车辆管理

2.4.1车辆信息管理

车辆信息录入功能，完成必要的车辆信息录入功能，并提供车辆数据的批量上传服务。维护的车辆信息内容包括但不限于：车牌号、车辆归属地、终端号、车架号、车辆生产厂商、车辆型号、发动机生产厂商、发动机型号、后处理生产厂商、原排放标准、排量、车辆所属信息、车辆联系方式、车辆类型、车辆用途、终端 SIM 卡号等。

2.4.2数据字典维护

提供录入车辆信息的部分指标数据字典服务，灵活的配置，数据字典功能模块包括但不限于：车辆类型数据字典、车辆用途数据字典、车辆故障类型等。

2.4.3终端升级

为方便统一管理终端及后续功能需求增加提供支持，提供终端批量远程升级服务，一键完成终端升级操作。

2.4.4故障维修台账

提供故障维修登记页面，不同权限的账户，可以实时跟进工单状态，了解车辆故障原因，维修情况等。提供相关信息的检索功能，涉及的检索条件为：车牌号、区域、故障类型等。提供结合树图形式工单检索功能，且支持工单数据导出功能。

2.5公告管理

2.5.1公告管理

提供公告内容编辑及发布功能，且支持对所发布的公告进行检索以及支持区域树的联动展示等。默认对公告列表进行展示，展示内容包含公告的标题名称、区域、公告涉及的车辆类型、发布日期、公告结束日期、发布人等。针对于单条公告支持点击查看公告明细内容。

2.6用户权限

2.6.1角色管理

基于相关策略，提供致力于角色的增删改查功能，可以按照角色分组，不同角色具备设置自定义功能访问权限等。后续在功能安全性上，可针对于不同人员创建角色分组，给予功能模块统一的访问服务。

2.6.2用户管理

提供用户账户的新增、修改、删除、查询等功能。能够将账户上次访问时间进行记录，并直观展示。对于忘记密码的用户，提供重置密码服务等。且所有的账户一并不得让用户密码以明文的形式进行存储，谨防窃取用户信息。

2.7云联网服务能力

考虑后期系统迭代升级的需求，投标供应商具备从招标人本地机房至主流公有云（阿里云、腾讯云等）的直联专网服务能力。

注：本项需提供产品文件、在线监控平台截图等证明材料。

（三）售后运维服务要求

3.1运维与数据分析服务

运维与数据分析服务主要由监测服务、运维服务以及数据服务组成。

3.1.1运维与数据分析服务总体要求

（1）数据运维服务要求与 XX 市生态环境局相关人员实时无缝对接，保证全部数据服务的正常运行。

（2）车载终端设备运维要求做到每周 7*24 小时响应，并实现市区一小时到达现场，各县市 3 小时到达现场。

（3）成交供应商在成交后须对运维目标、运维内容（包括但不限于远程监控，巡检、维护的内容与频次，零部件的清洁与更换，校准等）、仪器故障解决方案、记录表格的填写、数据分析报告服务等方面提供详细运维计划并组织实施。

（四）技术规范

1.在用重型柴油车排放监控的车载终端需要具有 CMA、CNAS 出具的检验报告，符合（GB17691-2018）《重型柴油车污染物排放限值及测量方法(中国第六阶段) 附录 Q》性能要求（电气适用性能、环境适用性能、可靠性性能），标称供电电压 12V 或 24V。

2.在用重型柴油车排放监控的车载终端需要具有 CMA、CNAS 出具的检验报告，符合（GB/T32960.2-2016）《电动汽车远程服务与管理系统技术规范 第 2 部分：车载终端》电动汽车远程服务与管理系统技术规范车载终端一般要求、功能要求（数据存储、数据传输、数据补发、远程控制）。

注：上述两项投标人需要提供符合国家标准的检测报告的扫描文件。

三、采购数量及配置要求

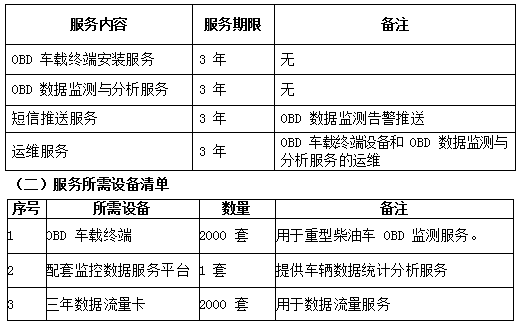

（一）采购服务内容

四、报价要求

本项目总价包干，包括但不限于服务期限内的设备服务及设备运行时所需要的耗材、数据服务、增值服务、物联卡流量、无缝接入监管平台、上门服务、安装、调试及协调车辆来源不可预见费等所有费用。成交后，采购人不再支付其他任何费用，供应商自行考虑本项目的报价风险，谨慎报价。

五、其他要求

1、安装调试要求

成交供应商为了更好的提供服务，需完成必要的设备安装工作，在设备安装期间应充分了解设备安装进度要求，解决安装中出现的技术问题。

（1）成交供应商负责设备的安装、调试，为车辆联网做保障。

（2）调试所需专用工具设施物料由成交供应商自备、自费运到现场、完工后自费搬走。

（3）全部设备的部署应符合采购人需求，由成交供应商提供安装地点方案，经采购人同意后方可实施安装。如有迁移情况，相关迁移费用由成交供应商提供。

2、保密要求

成交供应商监测数据的保密责任；成交供应商按照采购人的要求签订保密协议，在进行报告和传输有关的监测数据时，均不得以任何方式和渠道向外界传递任何监测数据。

3、免费升级数据服务要求

成交供应商承诺根据国家政策文件要求，在重型柴油车 OBD 在线监控业务范围内的需求，三年内免费升级相关数据服务功能。

4、驻点人员服务内容及要求

提供 1 人的驻点服务，服务期限为 3 年，具体服务内容如下：

驻点人员须服从生态环境局主管部门安排，每周向生态环境局主管部门报告平台系统运行、维护的情况。

未经生态环境局同意，驻点人员不得修改、调整监管平台的功能模块和数据库结构，不得影响对应平台所负责的正常业务开展。

驻点人员保持联系电话畅通，若遇突发情况，必须 2 小时内响应，4 小时内赶到现场解决问题。

驻点人员须服从生态环境局安排，非紧急情况不得离岗，服务期为 3 年。

驻点人员应按采生态环境局要求，每天对检测及监测数据进行人工筛查，剔除误判数据，将有效数据提交给生态环境局位。

每个工作日对联网数据上传进行检查和维护。

驻局人员随时配合淮南市生态环境局重型柴油车监管业务相关负责人到现场端等进行执法监督检查。
