包号

包名称

标的名称

简要技术要求

数量

标的预算

最高限价

节能产品

进口产品

1

湖南潇湘技师学院整车实训室设备采购

整车实训室建设设备

纯电动汽车整车实训平台、纯电动车整车无损故障设置系统、混合动力汽车整车实训平台、混合动力整车无损故障设置考核系统、轮胎拆装机、红外自动找点轮胎动平衡机、变速器举升器

二氧化碳积碳清洗机、内窥镜

蓄电池充电机、汽车故障电脑诊断仪、维修专用正时工具

工作台、润滑系统免拆清洗机

冷却系统免拆清洗机、燃油系统免拆清洗机、超声波工业清洗机

教师多媒体讲台、六人组合桌椅、整车实训室配套资源、整车实训室配套文化建设

1批

1668000.00元

1668000.00元

¨

¨接受

þ拒绝

序号

设备名称

数量

单位

1

纯电动汽车整车实训平台

1

套

2

纯电动车整车无损故障设置系统

1

套

3

混合动力汽车整车实训平台

1

套

4

混合动力整车无损故障设置考核系统

1

套

5

轮胎拆装机

2

套

6

红外自动找点轮胎动平衡机

2

套

7

变速器举升器

2

套

8

二氧化碳积碳清洗机

1

套

9

内窥镜

2

套

10

蓄电池充电机

4

台

11

汽车故障电脑诊断仪

2

台

12

维修专用正时工具

2

套

13

工作台

10

套

14

润滑系统免拆清洗机

1

套

15

冷却系统免拆清洗机

1

套

16

燃油系统免拆清洗机

1

套

17

超声波工业清洗机

1

套

18

教师多媒体讲台

1

套

19

六人组合桌椅

6

套

20

整车实训室配套资源

1

套

21

整车实训室配套文化建设

1

套

序号

货物名称

技术参数

数量

单位

1.

纯电动汽车整车实训平台

一、基本参数需求：（全新实训车）

最大功率(kW)≥120

最大扭矩(N-m)≥250

电动机(Ps)：163

长*宽*高(mm)≥4500*1761*1422

车身结构：4门5座三厢车

最高车速(km/h)：140

官方0-100km/h加速(s)≥8.3

二、车身：

车身结构：三厢车

车门数(个)：4

座位数(个)：5

后备厢容积(L)：680

三、电动机：

电机类型：永磁/同步

电动机总扭矩(N-m)≥250

前电动机最大功率(kW)：120

前电动机最大扭矩(N-m)：250

驱动电机数：单电机

电机布局：前置

电池类型：三元锂电池

1

套

2.

纯电动车整车无损故障设置系统

一、系统需求：

平台可与纯电动汽车进行无损互联，实现纯电动汽车高压控制系统电信号在线检测。

二、技术参数需求：

1、可与原车整车控制器 VCU 控制单元、动力电池管理系统 BMS 控制单元、驱动电机控制器控制单元、高压充配电总成控制单元、自动空调管理控制单元、EPS 控制单元、EPB 控制单元、智能钥匙控制单元、直流充电口、交流充电口、BCM 车身电脑控制单元等的动、静态信号参数的检测。

2、故障设置类型包含断路、信号对地短路、虚接等故障，故障设置数量点可根据实际需求变动。

3、平台可在故障设置与检测平台或移动端APP设置故障。

4、检测平台可进行插件连接端子电信号检测功能。

5、具有漏电保护、过载保护等安全装置。

6、具备HDMI接口，支持PC设备在线投屏。

7、显示屏可旋转，可前后调整倾斜角度。平台装有万向脚轮，脚轮带锁止机构。

8、教学系统具有虚拟教学资源功能。

三、无损检测与故障设置系统技术需求：

1.不破坏原车结构和性能；

2.不破坏原车线束及连接器；

3.具有与车辆控制单元对应检测端子；

4.具有与车辆控制单元对应故障设置端口。

四、▲配套实训教学用新能源汽车动力电池管理系统：

1.要求该实训系统安全可靠，可有效防止实训过程中的漏电触电危险。

2.要求该实训系统质量可靠，可有效防止实训过程中的误操作，导致电池亏损。

3.该系统可无损对接原车电池系统，实时监控电池状态及变化。

4.要求该系统具有自主产权，不侵权。（投标文件提供相关证明文件，包含但不限于第三方证明文件。）

五、▲配套教材需求：（投标文件提供清晰以下证明材料，加盖公章）

1、设备要求所配套的教材，属创新科技系列，新能源汽车概论教材。

2、实训项目含“动力电池组的拆装与维护”、“纯电动汽车数据流读取”。

3、该教材属于正规出版社公开发行教材，提供ISBN编码，及相关出版证明文件。

六、配套维修资料查询平台需求：

1、采用纯C/S结构，以及易部署的exe运用程序作为应用表示层，用户安装客户端程序相对简单；

2、数据库支持：MS SQL Server2005/ 2008、MySQL；

3、平台可实现跨区域查询以及高效的基于内容的检索，体系结构采用基于XML数据交换格式；

4、流媒体服务：系统支持流媒体点播，支持通用媒体格式，提供流媒体服务器集成，以增强流媒体访问的性能；

5、系统不限用户数和装机数，支持大规模应用；

6、确保数据访问安全性，高速性以及高并发访问数不少于500；

7、可查询到相关产品的型号车型资料。

技术要求：

软件内容以分层架构展示，内含高清技术图片，故障分析等详细教学课程案例，原厂维修资料。运用Unity开发平台制作成交互式三维仿真资源，3D仿真资源含有结构展示、工作原理、部分模拟拆装功能模块，在三维环境下可以对零部件进行放大、缩小、旋转、移动等操作。本软件采用3D实时渲染技术，可实现场景内360度旋转，可实时通过鼠标与场景进行交互操作。软件强调规范的拆装工艺，包含螺栓拆装顺序、螺栓安装扭矩、零部件润滑等。模块采用三维虚拟方式表达各总成的零部件以及它们之间的位置关系，对各总成及零部件可进行放大、缩小、旋转、移动等。

▲虚拟现实仿真资源：（包含但不限于以下资源，投标文件逐条提供清晰软件截图）

1、车型配置表

2、充放电介绍

3、高压电控

4、高压系统维修手册

5、PDU集成控制器

6、换挡机构

7、手册(说明书)

8、充电系统

9、动力电池及管理系统

10、高压分配及高压线束的互锁保护

11、驱动电机及控制系统

1

套

3.

混合动力汽车整车实训平台

一、系统安全需求:

1.高压部件加有保护罩,保护罩采用透明亚克力制作完成。

2.带高压部件都贴示三角形警示标志。

3.雕刻部位边缘经处理光滑，避免学生操作安全隐患。

4.带有电源保护开关装置,确保使用寿命延长, 避免学生操作安全隐患。

二、基本参数需求：

级别：紧凑型车（全新实训车）

能源类型：插电式混合动力

环保标准：国VI

NEDC纯电续航里程(km)：55

wLTC纯电续航里程(km)：46

发动机最大功率(kW)：81

电动机总功率(kW)：132

发动机最大扭矩(N·m)：135

电动机总扭矩(N·m)：316

发动机：1.5L110马力L4

电动机(Ps)：180

变速箱：E-CVT无级变速

长*宽*高(mm)≥4680*1813*1468

车身结构：4门5座三厢车

最高车速(km/h)：185

官方0-100km/h加速(s)≥5.8

NEDC综合油耗(L/100km)：1.2

最低荷电状态油耗(L/100km)：3.8

电能当量燃料消耗量(L/100km)：1.3

1

套

4.

混合动力整车无损故障设置考核系统

一、系统安全需求:

1.高压部件加有保护罩,保护罩采用透明亚克力制作完成。

2.带高压部件都贴示三角形警示标志。

3.雕刻部位边缘经处理光滑，避免学生操作安全隐患。

4.带有电源保护开关装置,确保使用寿命延长, 避免学生操作安全隐患。

二、系统结构需求:

汽车无损检测装置可与整车互联，实训台配置检测端子，可对车辆电池管理系统（BMS）、整车控制器（VCU）、电机控制器（PEU）、车载充电机（OBC）等电信号进行测量主要针对提高教学整车使用率，解决造成线束故障率高，损坏原车线束破坏整车线路的传统带故障设置系统，通过定制的线束板和接线盒解决了这一问题；通过平台检测端口，可以实时检测系统参数，无需插拔插头及破坏线束，并可并联智能故障检测仪及专用示波器，读取电控系统数据及波形，为故障检测数据分析提供详实的参考，方便教学过程中充分利用教学整车，同时保护设备，从而延长设备使用寿命提高设备使用率。本设备采用专用线束与整车无损连接，使用专用线束与车辆进行连接，无需破坏原车线束无损线束与汽车动力控制单元连接，实现在平台教学数据检测、故障设置与排查。配备无线蓝牙诊断设备，进行读取与检测板进行实时数据比对，使教学更加立体提高教学效率，增强学习效果。

三、无损检测与故障设置系统技术需求：

1.不破坏原车结构和性能；

2.不破坏原车线束及连接器；

3.具有与车辆控制单元对应检测端子；

4.具有与车辆控制单元对应故障设置端口；

5.设备配备2台平板终端。

四、▲配套新能源汽车动力电池管理实训平台：

1.采用国标优质铝型材制作；

2.实训台架支撑采用万向脚轮支撑，单个脚轮受力可1000KG；实训台架带四个脚轮，移动灵活，同时脚轮带自锁装置，可以固定位置；

3.面板采用加厚有机板制做，上面丝印彩色原厂电路图；

4.要求该平台具有自主产权，不侵权。（投标文件提供相关证明文件，包含但不限于第三方证明文件。）

五、故障设置需求：

1.实训设备配备无线故障设置考核系统，该系统可根据教学需要设置多个故障点。单一手持终端可控制多台实训设备；

2.单台实训设备亦可同时受四种或四种以上手持终端对该设备的无线故障设置系统进行控制；

3.设备接通电源时，手机APP端可自动搜索到本台设备，实现相互通信；手机APP端具备无线故障解码诊断及读取数据流功能；

4.设备提供二维码，用户可通过手机扫描二维码方式获取终端软件，实现实训台的远程控制，实现产品的智能化。

六、配套维修资料查询平台需求：

1、采用纯C/S结构，以及易部署的exe运用程序作为应用表示层，用户安装客户端程序相对简单；

2、数据库支持：MS SQL Server2005/ 2008、MySQL；

3、平台可实现跨区域查询以及高效的基于内容的检索，体系结构采用基于XML数据交换格式；

4、流媒体服务：系统支持流媒体点播，支持通用媒体格式，提供流媒体服务器集成，以增强流媒体访问的性能；

5、系统不限用户数和装机数，支持大规模应用；

6、确保数据访问安全性，高速性以及高并发访问数不少于500；

7、可查询到相关产品的型号车型资料。

技术要求：

软件内容以分层架构展示，内含高清技术图片，故障分析等详细教学课程案例，原厂维修资料。运用Unity开发平台制作成交互式三维仿真资源，3D仿真资源含有结构展示、工作原理、部分模拟拆装功能模块，在三维环境下可以对零部件进行放大、缩小、旋转、移动等操作。本软件采用3D实时渲染技术，可实现场景内360度旋转，可实时通过鼠标与场景进行交互操作。软件强调规范的拆装工艺，包含螺栓拆装顺序、螺栓安装扭矩、零部件润滑等。模块采用三维虚拟方式表达各总成的零部件以及它们之间的位置关系，对各总成及零部件可进行放大、缩小、旋转、移动等。

▲虚拟现实仿真资源：（包含但不限于以下资源，投标文件逐条提供清晰软件截图）

1、电动汽车基本知识

2、电动汽车维修安全规范

3、动力电池系统

4、驱动电机系统

5、高压附件系统

6、充电系统

7、纯电动车整车控制系统

8、充电系统2

1

套

5.

轮胎拆装机

左辅助臂轮胎拆装机

压胎铲力≥3000KG

电源电压：220V/380V(伏)

外夹轮毂：10"-22”(英寸)

电机功率：1.1KW/0.75KW(千瓦)

内撑轮毂：13"-24"(英寸)

工作噪音：<70DB(分贝）

轮胎宽度：3"-15”(英寸)

整机重量：约270KG

最大轮径：l1040MM(毫米)

2

套

6.

红外自动找点轮胎动平衡机

轮毂直径：10"-24”（英寸)

轮毂宽度：1.5"-20”(英寸)

最大轮径：100OMM(毫米)

最大轮重：70KG(公斤)

平衡周期：7S（秒）

平衡精度：±1G(克)

电源电压：220v(千瓦)50HZ(赫兹)

电机功率：0.25(千卡)

主轴转速：≤200r/ m in(圈每分钟）

噪音：<20db(分贝)

2

套

7.

变速器举升器

规格：0.5t高位运送器

颜色：红颜色

2

套

8.

二氧化碳积碳清洗机

电压V/Hz：220/50

功率w≥1200

气源压力bar：4-8

噪音db：60

回抽管m：2.5

脉冲管m：2.5

回收管长m：3

额定频率Khz≥35

成品尺寸cm≥45x45 x86

1

套

9.

内窥镜

屏幕：5英寸LCD彩色液晶显示屏

屏幕分辨率：1280x720

画面旋转：360°镜像画面旋转

支持摄像头分辨率：1280x720,1920×1080

拍照分辨率：1280x720

录像分辨率：1280x720,1920×1080

支持语言：英语,中文,德语,法语，西班牙语，意大利语俄语，日语

端口：Micro USB充电端口，TF储存卡卡槽

LED电筒：机身集成4颗高亮度LED灯

电池：3500mAh可充电锂电池

工作温度：32°~113°F(0°~45°℃)

充电时长：约3~4小时(如果使用5V1A充电器)

工作时长：4-5小时

2

套

10.

蓄电池充电机

电流电压指示

指针仪表

充电6档启动1档

适用车辆:中小型汽车、货车

最大充电容量:200UAH

4

台

11.

汽车故障电脑诊断仪

一、主机参数需求：

智能系统:Android5.1开源多任务操作系统，诊断、学习、娱乐轻松应对

极速体验:Cortex-A17 RK3288四核处理器，1.6GHz内存容量:4GB RAM &64GB ROM

诊断接头:一体式诊断接头，轻松应对各种车型诊断插座通讯方式:软件更新无忧

接口配置:接口配置齐全，DB15、USB2.0、TF卡插槽、DC充电座等接口，方便实用。

二、VCI诊断盒参数需求

处理器:CortexR-M3 Microcontroller

频率:100MHZ

处理器型号:LPC1768

闪存:512KB

内存:64KB

蓝牙:支持蓝牙2.0.蓝牙4.0

2

台

12.

维修专用正时工具

一、工具需求：

1.上止点指示工具OEM:T10170

2.皮带轮固定销OEM:T10060A

3.凸轮轴调节阀工具OEM:T10352/123

4.塑料轴套OEM:T10368

5.凸轮轴定位销OEM:T40196

6.凸轮轴链条固定工具OEM:T40271

7.张紧器锁销OEM:T40267

8.压块OEM:T10354

9.上止点指示百分表

10.曲轴皮带盘扳手OEM:T10355

11.凸轮轴涨紧销OEM:T40011

12.油泵涨紧器锁紧销OEM:T40265

13.进气固定工具

14.排气固定工具

二、产品功能需求：

工具要求适用于大众EA888发动机校正凸轮轴和曲轴的正时位置。

2

套

13.

工作台

尺寸： 1200*600*800单桌

不锈钢工作台: 不锈钢

10

套

14.

润滑系统免拆清洗机

产品尺寸≥43.5x36.5x93.5cm

额定电压:12v/220V

最大压力:58PSI(4kg/cm2)

适用车型∶汽车/摩托车

主要功效∶结合清洗液，以脉冲压力打入引擎机油泵入口，使清

洗液在引擎内依机油润滑回路，冲洗循环，完全溶解引擎内之油泥、积碳，循环清洗至油底壳，再由清洗机以真空将引擎内清洗液抽出，经由清洗机之滤芯过滤，而将油泥金属屑、轴承合金粉末、油漆、微粒等除去。

1

套

15.

冷却系统免拆清洗机

1.具有清洗、加注、回抽、抽取冷却液功能加注新液、回收旧液同步等量进行

2.电压:220V

3.最大功率:250W

4.工作压力:0-2kg/cm2

5.回液管:2.3m

6.出液管:2.3m

7.毛重≥30kg

1

套

16.

燃油系统免拆清洗机

（三合一)

动力来源：气动

工作压力：2-3kg/cm2

储液罐容量：0.8Lx3

出油管长度：2m x3

接头数量：全套燃油接头，雾化喷头，三元催化软管

包装尺寸：48x42x93cm

设备重量：22KG

1

套

17.

超声波工业清洗机

内槽尺寸≥长400*宽300*深300mm

振头：15个振头

外型尺寸≥长600*宽550*高520mm

容量：36L

加热方式：电加热/自动恒温

超声功率：900w

加热功率：2.5KW

频率：28KHZ

温度控制：常温-100°℃

时间控制：1-166分钟

加热电源：AC220V 50HZ

内胆材质工艺：304不锈钢拉丝板,边与内槽一体折弯,震动面足厚2.5mm功能时间/温度/功率可调

1

套

18.

教师多媒体讲台

功能要求：可集成多种电教设备于一体

1.尺寸≥1100*780*1000mm

2.面板材质:优质冷轧钢板

3.木料材质:实木扶手、耐磨台面

4.用途:多媒体讲台

5.安装:上下柜分体拆装

1

套

19.

六人组合桌椅

参数要求：

1.桌面采用防火板和理化板，桌体采用三聚氰胺板材和铝架。

2.精选优质板材和铝架，承重力强,结实稳固经久耐用。

3.台面尺寸：1400*700mm

4.配备6个凳子，凳子尺寸:330*240*450mm

6

套

20.

整车实训室配套资源

一、软件运行环境需求：

操作系统 Windows Server

管理平台 IIS8.0以上（仅限于局域网运行）

数据库 MYSQL

二、系统功能需求：

仿真实训系统要求包含教学系统、实训系统、考核管理系统等为一体的综合平台。系统基于“平面3D”运行的虚拟实验室 环境，采用虚拟现实仿真技术制作各种实验设备及其部件，并具有逼真 3D 互动虚拟实验、3D 动画演示与相关原理文字自动同步显示等功能。另外，通过平台可以动手对实验设备进行虚拟仿真拆装。系统以 3D 互动方式直观展现实训过程的各类三维模型。

1、本系统以新能源汽车的E5电机系统作为教学资源进行三维激光建模，适用于高等职业学院和培训机构的新能源汽车电机系统构造与维修实训教学，能够满足对该系统的结构、工作原理、拆装大修及诊断的教学需要。系统建设基于多元化理论的交互式教学平台建设的基本思路和实现模式。运用多媒体技术，充分发挥仿真平台高逼真、交互性强的教学优势，从演示、教学、训练、考核等方向由浅入深，系统特色要求如下：

（1）搭建虚拟维修平台，制作前端运行程序，并设置AssetBundle打包管理工具、兼容热更新、配置文件更新；

（2）以WEB管理平台作为辅助开发工具开发后台管理系统，管理多媒体课件的更新、账号等信息；

（3）支持SSL传输协议，提供细粒度访问控制，提供角色管理以及授权管理；

（4）平台支持智能化，支持各种分类法及智能化自动分类，自动读取资源属性，自动将资源入库；

（5）针对电动机机型，提供可伸缩化的电动机拆装流程配置后台以及组件化资源更新；

（6）通过对教师端，学生端、大屏投影等多位一体的分屏技术融合手段调动学生学习实践的积极性。

2、▲在仿真的实训环境下，可进行单人操作模式的虚拟实训。仿真实训环境下的素材包括，E5电机拆装实训主要部件分为：主体电机、工具车、零件车、拆装工作台。 (投标文件须提供清晰软件截图并加盖投标人单位公章)

3、▲用户登录该系统后，前端展示软件分为三大模式模块：学习模式、考核模式、爆炸拆解。学习模式和考核模式又细分为以下两种模式：比亚迪E5电机拆装、帝豪EV450整车保养及底盘维护。(投标文件须提供清晰软件截图并加盖投标人单位公章)

（1）电机拆装步骤如下：

实训前做好检查绝缘垫，树立警示标志，布置场地隔离。穿戴好防护目镜、绝缘帽、绝缘手套、绝缘服、绝缘鞋。根据标准的拆装流程和测量数据步骤，进行仿真实训。

（2）整车保养及底盘维护：

实训前做好检查绝缘垫，树立警示标志，布置场地隔离。穿戴好防护目镜、绝缘帽、绝缘手套、绝缘服、绝缘鞋。根据新能源汽车保养流程，和底盘维护步骤，进行仿真实训。

（3）爆炸拆解步骤如下：

1）EDS构造与拆装实训

①EDS系统展示

选择新能源汽车EDS模块，可以进行虚拟电驱的结构展示，该展示通过体感控制器对整个电驱模型进行720°翻转，可以进行拉近、拉远操作并查看整体构造。

②汽车EDS系统爆炸图

通过体感控制器操作虚拟实训室中新能源汽车EDS系统，展示爆炸图，显示电驱各零部件名称，并可通过体感控制器对零部件进行抓取操作，查阅零部件外观细节，供使用者浏览学习新能源汽车EDS系统的结构与原理。

③以“电驱壳体”“转子”“定子”“线圈”“逆变器”“传动机构”“齿轮”“轴承”“轴”“同步器”“拨叉”“油封”“螺栓”等作为培训考核的EDS系统零部件资源库，根据教师教学实践情况，仿真作业训练应包含以下两种模式：

2）EDS拆装实训—演示模式

在VR场景实训选项中选择演示模式，选择EDS系统，最后选择拆卸、安装两任意一种模式，演示前以文字形式展示拆装前准备工作。之后进行对比亚迪E5的EDS系统零部件的拆卸的动画教学内容。

3）EDS拆装实训—教学模式

在仿真场景实训选项中选择教学模式，选择EDS系统，最后选择拆卸、安装任意一种模式，通过体感控制器中菜单选项选择教学开始，并提示教学培训步骤，学员需要通过查阅操作步骤教学提示，正确的选择当前拆卸安装的零部件内容和工器具，方可对电动机中的零部件进行拆装，每次拆卸安装完成后，按照提示进行下一步拆装，依次循环，学生完成整个拆装流程后实训结束。

4、▲拆装不同的零部件时，可虚拟换取相应使用的工具。(投标文件须提供清晰软件截图并加盖投标人单位公章)

5、▲软件配备使用说明书电子版。（投标文件提供扫描件，加盖公章，要求说明书内有详尽的使用说明，方便使用。）

三、其他要求：

▲所投软件应具有“新能源汽车检测与维护教学资源库”相关知识产权，以示不侵权。

1

套

21.

整车实训室配套文化建设

一、制作要求需求：

1、结合学校教学理念、专业教学特色确定文化墙制作内容；

2、小型挂画材质内层须采用户外高清背胶裱亮光板包边，外层须采用亚克力封面，可更换文化内容。大型文化素材可采用喷涂KT板。

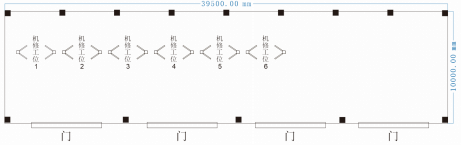

3、文化建设设计要求结合学校实训场地指定墙面尺寸进行定制。标书中，要求提供规格大小、材质说明、设计图或效果图等。所有文化建设设计均须向采购方提供电子版设计原图。（因疫情防控，采购方不统一组织实地勘察，投标人可根据以下场地尺寸图，进行方案设计。层高3.5米）

二、建设内容：

1、汽车发展历史和未来趋势；

2、汽车实训室功能介绍及设计；

3、汽车实训室管理制度及设计；

4、汽车动力总成专业知识介绍；

5、维修专用工具认识；

6、维修安全操作规范。

1

套
