采购需求

一、工作内容：

柳州市2023年航空遥感影像采购：采购柳州市本级部分区域约1900平方公里高分辨率航空影像，具体范围详见附图。

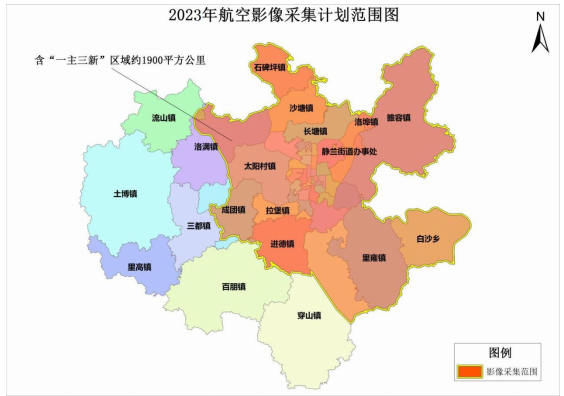

柳州市2023年航空遥感影像采购范围略图

项目内容包括航空影像数据的获取与处理，具体如下：获取本市级1900平方公里的区域分辨率优于0.2米的航空影像，并进行DOM制作。

服务费用包括航空摄影数据购置费和数据处理费（包括航空影像数据获取, 像片控制测量，空中三角测量，数字高程模型生成，正射影像纠正、镶嵌，裁切，挂图制作出图等费用，挂图出图需采用专业高清彩色喷绘出图，成图范围内中心城区全景挂图）。

二、技术依据及进度要求

（一）技术依据

(1)《低空数字航空摄影规范》，CH∕T 3005-2021；

(2)《低空数字航空摄影测量内业规范》，CH∕T 3003-2021；

(3)《低空数字航空摄影测量外业规范》，CH∕T 3004-2021；

(4)《低空数字航摄与数据处理规范》，GB∕T 39612-2020；

(5)《数字航空摄影测量测图规范第1部分：1∶5001∶10001∶2000数字高程模型 数字正射影像图数字线划图》，CH∕T3007.1-2011；

(6)《空中三角测量成果检验技术规程》，CH∕T 1039-2018；

(7)《倾斜数字航空摄影成果质量检验技术规程》GB/T 39610-2020；

(8)《测绘技术设计规定》，CH/T1004-2005；

(9)《测绘技术总结编写规定》，CH∕T1001-2005；

(10)《用户需求书》；

在执行过程中，若涉及《用户需求书》未明确规定的，原则上以上述技术依据指定的技术规范为准。

（二）工作进度要求

 (1)合同签订后10个工作日内编制完成项目技术设计书，项目技术设计书经甲方审定批准后开始测绘工作。

(2) 实施期间按周向甲方填报项目进度。

(3) 中标人完成测绘成果最终检查后，由采购人委托具有法定资质的测绘产品质量监督检验机构进行验收，中标人承担所有验收费用。

(4)项目完成期限：签订合同后4个月内完成全部测绘工作，并提交质量检验合格的成果。

(5)如因天气不可抗力的原因，则工期顺延。

(6)测绘成果经验收合格后，中标人完成按合同要求提交测绘成果，按后续服务承诺提供后续服务。

三、详细要求

（一）工作内容

采购高分辨率航空影像项目内容包括航空影像数据的获取与处理，具体如下：柳州市本市级1900平方公里的区域要求分辨率优于0.2米的航空影像，并进行DOM制作。

（1）完成测区踏勘；

（2）完成项目设计；

（3）完成控制点布设方案；

（4）完成外业航飞及控制点测量, 本项目需采用满足测绘要求的高分辨率、高精度数字航摄系统进行航摄，且必须附带POS系统设备，该系统具备高几何精度和成像性能，能够连续摄影并高速转移和存储大量数字航摄影像数据。提供覆盖整个摄区的数字影像数据。航向、旁向重叠度应满足立体观测需要；

（5）完成内业空三解算，采用数字航空摄影测量处理的方法，经过像片控制测量，数字空中三角测量，影像匹配，数字高程模型生成，正射影像纠正等工序生成地面分辨率为优于0.2米的1:2000正射影像；

（6）完成项目技术总结和质量检查。

（二）现有资料

1.柳州市自然资源和规划资源局已有历年高分辨率DOM影像数据，可作为技术设计、外业踏勘和控制点布设的工作底图；

2.柳州市自然资源和规划资源局原有的测区范围内1:500或1:1000地形图可作为工作图使用。

3.广西CORS－RTK系统已经覆盖测区范围，测区周边有四个基准站：柳州站、柳城站、鹿寨站和穿山站。等级控制平面控制测量、图根控制测量可以采用CORS－RTK技术进行施测，但应验证精度。

4.广西似大地水准面已开展服务，等级控制高程测量可采用似大地水准改正来获取正常高，以提高作业效率。

5.近期施测的D、E级GPS控制网、一级（5〞）导线控制网、城市四等高程控制网等成果可作为二级（8〞）和图根控制的起算数据。

（三）基本规定

1、外业飞行质量要求：

保证覆盖，航线按常规方法敷设，平行于摄区边界线的首未航线一般敷设在摄区边界线上或边界线外，确保摄区边界实际覆盖不少于像幅的30%。在便于施测像片控制点及不影响内业正常加密时，旁向超出摄区边界线不少于像幅的15%。

（1） 航向覆盖超出分区边界线应不少于两条基线。旁向覆盖超出整个摄区和分区边界线一般应不少于像幅的50%

（2） 分区边界覆盖应满足分区间各自满幅的要求。

不同地形条件下的像片航向重叠度参考指标：

平地：62%±2%和30%±2%

丘地：64%±3%和32%±3%

山地：68%±5%和35%±5%

（3） 影像重叠度、旋偏角的参考指标参照《低空数字航空摄影规范》，CH∕T 3005-2021；

（4） 航线弯曲度：航线弯曲度一般不应大于1%，当航线长度小于5km时，航线弯曲度最大不应大于3%。

（5）云雪雾覆盖不能超过10%，重点区域（主要建成区）不能超过1%。

（6）采用GNSS、POS等辅助航空摄影技术，应参照相应的规范或者标准执行。

（7）补摄与重摄

航摄过程中出现的绝对漏洞、相对漏洞及其它严重缺陷必须及时补摄。

漏洞补摄必须按原设计航迹进行。补摄航线的长度应满足用户区域网加密布点的要求。

对于不影响内业加密选点和模型连接的相对漏洞及局部缺陷（如云、云影、斑痕等），可只在漏洞处补摄。补摄航线的长度应超出漏洞外一条基线。

应采用同一主距和型号的数字航摄仪进行补摄。

2、 原始影像数据成果质量和精度要求：

（1）注重影像质量，以满足成图的要求，影像清晰、齐全，数据正确。市建成区影像的地名分辨率优于0.2米。

（2）本摄区实施彩色数字航空摄影，应保证影像质量，色彩还原真实准确，不失真，无偏色；影像清晰，细节完整，影像拼接处过渡自然，不影响像点观测；影像质量特别强调影像清晰，反差适中，颜色饱和，色彩鲜明，色调一致。有较丰富的层次、不应有云、云影、烟、大面积反光、污点等缺陷，能辨别与地面分辨率相适应的细小地物影像，满足外业全要素精确调绘和室内判读的要求。

（3）按项目要求确定航摄地面分辨率进行技术设计，影像数据应满足1: 2000比例尺的DOM的成图精度要求。

3、航空影像数据的处理技术要求：

（1）正射影像数据精度：平面位置精度、镶嵌限差、接边限差不能超过1:2000产品相关技术规范精度要求，DOM地物点相对于实地同名点的点位中误差，不得大于规定限差。影像数据上的接边差不应产生整体性、明显性的视觉差异，存储单元及像幅的接边视觉差异应尽量通过合理的影像拼接来消除。

（2）正射影像数据的影像质量要求：影像清晰，反差适中，色彩及色调均匀，影像无模糊、错位、扭曲、拉花等现象，必须经过合理有效的影像镶嵌来消除不同航片上由于建筑物及高大树木的投影差而带来的视觉效果矛盾（如不存在影像叠置和地物丢失的现象），保证影像数据的连续性、无缝性及视觉一致性。

4、生产作业流程技术要求：

（1）像片控制测量精度要求：像片平面和平高控制点相对于附近基础控制点的平面位置中误差不超过图上±0.2mm。平高和高程控制点相对于附近水准点的高程中误差不超过±0.4m。

（2）空三加密精度指标：空中三角测量加密控制点的平面、高程中误差，以及定向点残差、多余控制点不符值、公共点较差限差等有关精度指标，应符合相关技术要求。

（3）数字正射影像数据制作：

①匀色匀光及调色处理：为确保整个测区正射影像色彩的协调和一致，需进行整体匀色匀光及局部调色处理，影像无锯齿，地物识别清晰，色彩均衡，数据无色彩偏差。

②镶嵌处理：正射影像必须进行镶嵌处理，确保线状和面状地物的完整性，实现邻接正射影像的无缝拼接。

▲四、成果要求

1、过程成果数据：

(1)原始航空摄影航片数据(*.jpg格式)；

(2) DSM成果数据(*.tif格式)；

2、最终成果数据：

(1)提供2000国家大地坐标系，高斯克吕格投影，中央经线分别为108度的3度分带和109.5度的1.5度分带的处理拼合真彩色DOM产品各一套(*.tif格式及*.tfw格式文件)；

(2)提供前款（1）中所列DOM的压缩影像成果（按1：25比例压缩）；

(3)提供前款（1）中所列DOM成果相关元数据文件；

(4)对前款（1）中109.5度分带DOM成果，按1：2000标准分幅裁切后的成果，格式为*.tif及*.tfw；

(5)提供对前款（1）所列DOM成果的图幅整饰（包括图名、图幅号、接合图表、内外图廓、公里格网）, 格式为*.DWG文件；

(6)数据采集范围矢量数据（shp格式）；

(7)项目技术总结；

3、其他要求：

(1)过程成果数据、最终成果数据均提供2套，提交介质根据数据量大小合理选择硬盘或光盘（DVD）。

(2)法定测绘成果质量检验单位对成果的检查验收报告。

(3)本项目航空影像的原始数据及数据处理成果的版权归甲方所有。

▲五、质量要求

 项目完成后，采购人委托具有法定资质的测绘产品质量监督检验机构进行验收，产品质量评分应达到合格。

▲六、服务期限：签订合同后，甲方通知之日起1年。

▲七、付款方式

1、签订合同后，甲方向乙方支付合同款的30%作为预付款；

2、乙方向甲方提供项目设计书，并经甲方组织的专家组审核通过后，支付合同价款的20%；

3、乙方完成项目生产并提交项目成果最终检查报告后，支付合同价款的40%；

4、项目完成后，甲方委托具有资质的测绘产品检验机构对测绘成果进行产品质量检查且质检报告结果达到合格，向乙方支付剩余的10%合同价款（无息）。
