采购内容及技术要求

一、项目概述

清洁安全的水环境是人民健康生活的根本前提，是经济社会可持续发展的重要基础，也是实践生态文明、建设美丽宜居城市的重要保障。为贯彻落实山东省住房和城乡建设厅《关于开展城市和县城建成区内建筑小区雨污合流情况调查的通知》，摸清福山区小区厂区排水管网错接、混接等情况，通过对排水管网进行全面系统的测绘、普查、内窥检测工作，从源头治理雨污混接、污水外溢等问题，实现“污水入管，清水入河” 的最终目标。

目前福山区排水管网因历史遗留问题部分排水户内部存在管网错节、混接情况，当雨水进入污水时，增加污水管网运行压力，形成污水外溢，部分外溢污水进入雨水管道污染河流，这种情况在形成黑臭水体同时，也降低了污水处理厂进水 BOD 浓度；当排水户内部污水进入雨水时，在雨水排放口形成污水直排现象，污染河道，致使黑臭水体产生。因此在源头治理雨污混接问题，是实现福山区“清水入河、污水入管”目标重要举措之一。具体工作内容如下。

二、 主要工作内容及实现目标：

工作内容为排水户内部雨水混接调查溯源工作，福山区部分小区、企业、城中村存在较为严重的混接问题，传统逐井开启排查方式只能查看明显混接问题，如若遇管网高水位运行、管道暗接、管道转角等问题不能彻底排查出全部混接点且溯源难度较大。为全面排查出管网混接问题，结合业界内先进的技术手段，使用管线仪、导向仪、地质雷达、管中声呐、内窥镜等专业设备，全面排查出小区、企业等雨污水管线混接问题，并精准溯源混接点。通过使用实地调查，管网勘测等方式，全面记录管道类型、管径、埋深、长度、管材等属性以及检查井、截流设施、闸门井等信息。通过使用全站仪、RTK 等专业测绘设备，全面测绘排水管网的空间属性信息，获取管网详细信息后为期雨污分流治理提供精准数据的同时，也为排水管网一张的综合应用提供基础数据支持。

对雨污水管线开展混接调查工作，将全面查清雨污水管线混接、私接、错接问题， 精准溯源混接点，改善市政管网中雨天污水水位上涨及污水直排现象。排水户的排水管网测绘工作，将有效完善排水管网现有资料，为实现数字水务、智慧城市提供全面建档资料。

管网基础普查：包括完成排水管网普查 CAD 资料、在普查成果中记录雨污混接情况， 以及对排放量较大、污染较严重的主要排水户建档备案。

全面建档:可包括形成可视化的排水管网数据库;将所有混接情况进行数字建档并实时更新;并对所有排水户进行数字建档，实现智慧管理等。

三、 工作范围及工作量

根据福山区排水管网运行状态，结合福山区排水管网提质增效工作内容，计划本次排查范围为沈海高速以南、汇福街以北、福新路以东、河滨路以西面积约 11.5 平方千米

（其中厂区面积约 5.7 平方千米、小区面积约 2.2 平方千米），对调查区域内所有的居民小区、公共建筑及企事业单位内部的雨水和污水收集管道、建筑单体雨水管道和污水管道（不包含市政管线）进行管线探测普查，同时结合 QV 潜望镜进行混接溯源，根据数据分析调查区域内管线工作总长度约 350 公里。工作范围及工作量如下所示：

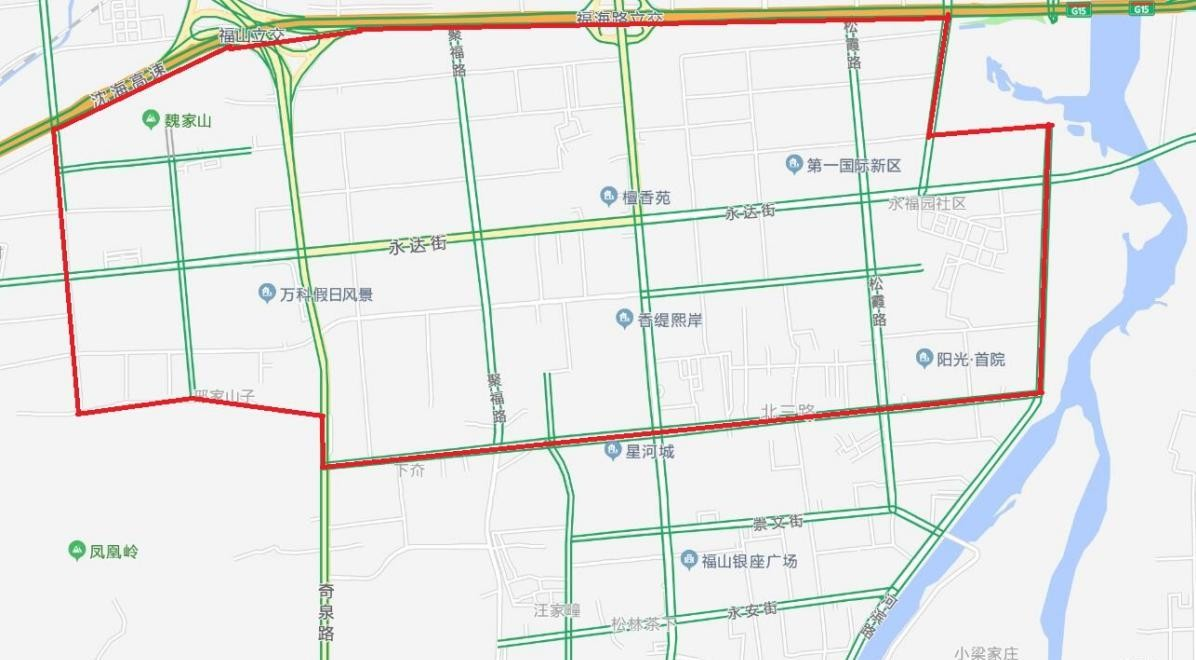

混接调查溯源范围图

混接调查溯源工作量

四、 调查方法

（1）对所要调查的管道逐个开井调查,记录管道属性、连接关系、材质、管径,并在混接位置实地标注可识别记号,并采用管道潜望镜进行混接调查溯源工作。对小区、厂区排水管线与市政管线相连的最后一个检查井采用管道潜望镜进行检测，避免小区、厂区主管网与市政管网错接。

（2）有下列情形之一的可判别该井为混接点:

1.雨水检查井或雨水口中有污水管或合流管接入；

2.污水检查井中有雨水管或合流管接入。

（3）确定混接点后应拍摄井内照片和周边参照物照片，编制混接点调查表。

（4）仪器探查一般用于隐蔽混接点查找,在开井调查无法判断管内混接情况时使用。

（5）在管道内水位满足条件的情况下,宜先采用潜望镜进行混接点检测。

五、提交成果

1、混接点调查表

2、检查井（雨水口）调查表

3、排水管线混接点分布图纸质及（CAD 版）

4、混接点分布总图纸质及（CAD 版）

5、混接点统计表

6、管线图数据库

注：1、供应商须提供相当于或优于以上服务、技术要求，同时填写技术规范偏离表。

2、服务内容不得变更。

3、供应商所提供的服务应不存在任何权利上的瑕疵，保证采购人使用该服务或服务内容的任何一部分时，免受第三方提出的侵犯其专利权、商标权、著作权或其它知识产权的的起诉。任何第三方如果提出侵权指控，供应商须与第三方交涉并承担由此引起的一切法律责任和费用。

4、本项目实施过程中产生的工作成果所有权和使用权归采购人所有。未经采购人书面同意，供应商不得转让和使用本项目的成果。

5、若投标人为监狱企业，按照财政部、司法部发布的《关于政府采购支持监狱企业发展有关问题的通知》的规定。投标时须提供省级以上监狱管理局、戒毒管理局（含新疆生产建设兵团）出具的属于监狱企业的证明文件，否则评审时不予承认。监狱企业属于小型、微型企业的，不重复享受政策。

6、若投标人为残疾人福利性单位，按照财政部、民政部、中国残疾人联合会发布的《关于促进残疾人就业政府采购政策的通知》。若投标人为残疾人福利性单位，须提供《残疾人福利性单位声明函》，否则评审时不予承认。残疾人福利性单位属于小型、微型企业的，不重复享受政策。
